FINDER リレー

G2R-OR16V-SP-FD

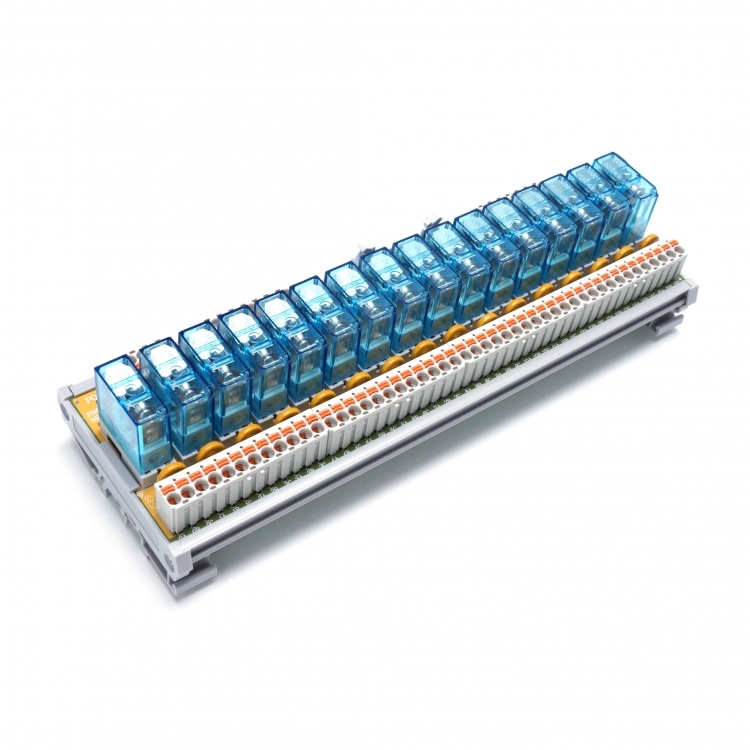

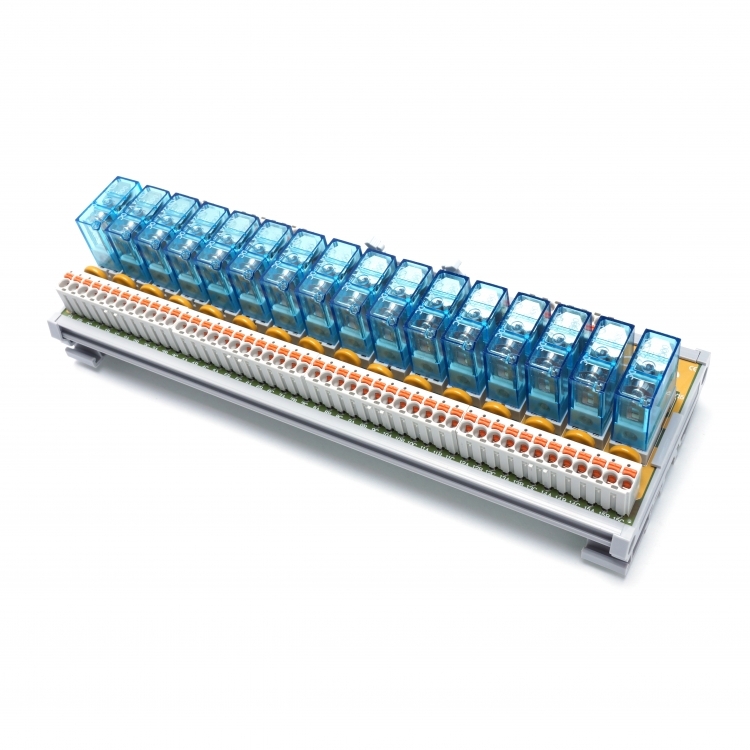

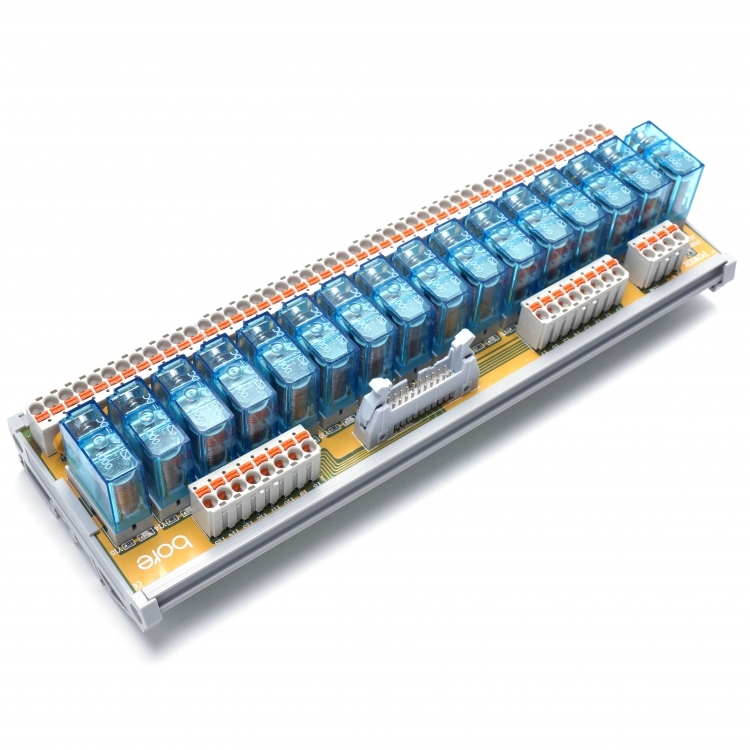

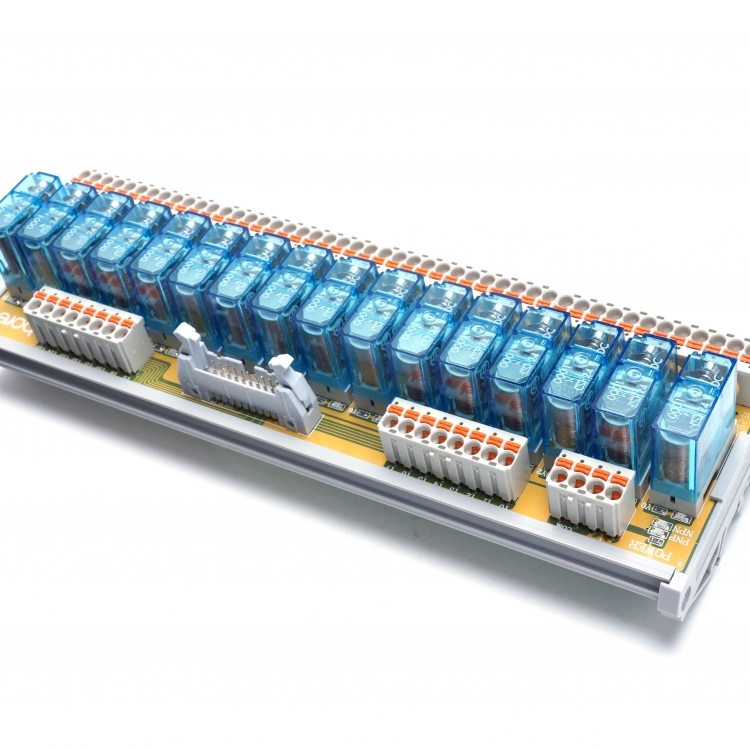

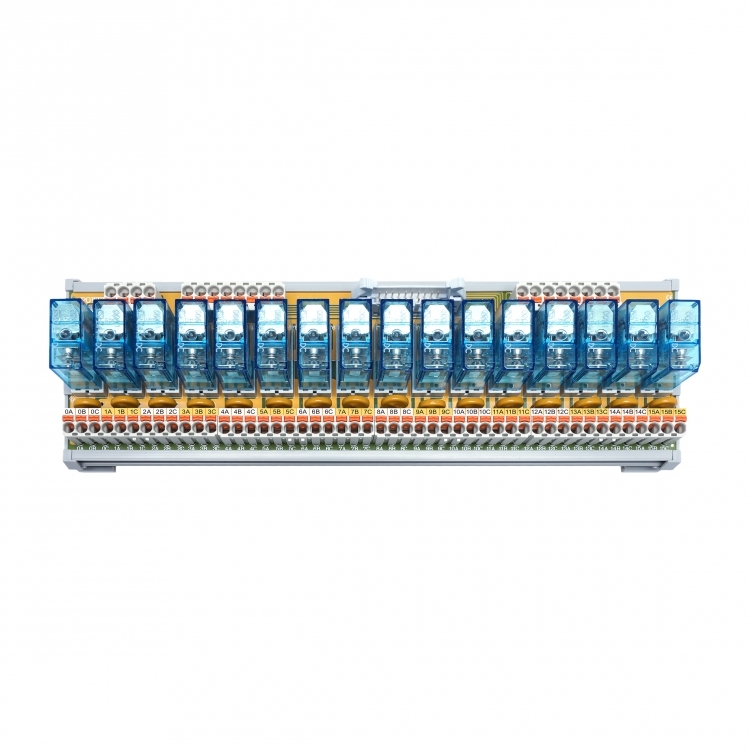

  • 24VDC 16点フィンダーリレーモジュール
  • WAGO 5.0mmプッシュインスプリング端子を採用、簡単配線
  • 汎用タイプで、各種PLCコントローラーブランドに対応
  • NPN / PNP共用対応
  • プラグイン式リレー、簡単に交換・メンテナンス可能

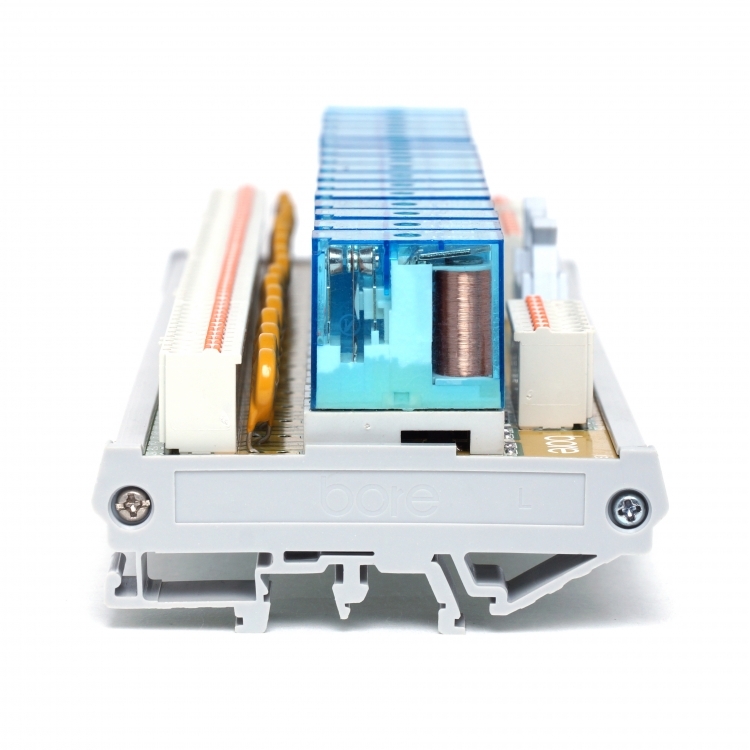

  • DIN-35mmアルミレール取り付け設計
  • 内蔵LEDによる電源・動作の二重インジケーター
  • 3Dファイルは営業窓口までお問い合わせください
選択製品番号
  • 制御側と負荷側は最新のプッシュイン端子設計を採用し、配線が簡単です。
  • 純正Finderリレーと金メッキソケットを使用し、導電性に優れ、長寿命です。
  • 各リレーは独立した着脱式で、ソケット付き。他社製リレーとも互換性があり、交換・保守が容易です。
  • コイルと接点間の耐電圧5000V、サージ耐性10000Vの高い安全設計。
  • 工業用制御における入出力IO拡張に使用され、PLCとの接続でポートを拡張可能。
  • PLCとリレーモジュール間の双方向高速接続で、時間・労力・配線を節約。
  • Finder RJ1V-CH-D24リレーを採用し、大電流16A対応。
  • 内蔵過電圧保護装置、470Vサージアブソーバ付きで、過電圧時に電流を吸収して敏感部品を保護。
  • 産業用グレードの設計で、ノイズ耐性・拡張性に優れています。
  • 標準35mm DINレールへの迅速な取り付けが可能です。
  • 製造業、工作機械、機械産業、FA分野で広く使用されています。
  • インターフェースは人間工学に基づいた設計で、全端子は端子台を通じて簡単に接続可能。
仕様 仕様内容
商品名 16点リレーモジュール G2R-OR16V-SP-FD

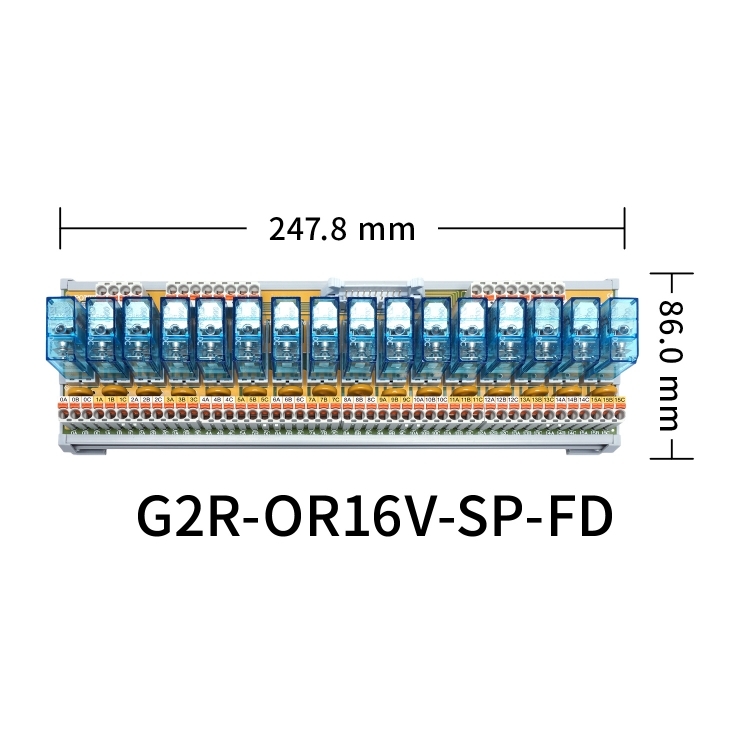

尺寸 L247.8 x W86 x H62 mm
チャネル 16
リレータイプ パワーリレー
リレーブランド FINDER
リレー型番 40.61.7.024.0001
接点構成 1c ( SPDT )
コネクタタイプ IDC/MILコネクタ(20PIN)
端子台ブランド WAGO
端子台タイプ 5.0mm欧州規格ストレートインスプリング式端子台
対応PLCブランド ユニバーサルモデル
接点保護部品 サージアブソーバ
LED電源インジケーター 緑色の光
LEDアクションインジケーター 赤い光
コイル抵抗 (Ω) 1,150 Ω
入力定格電圧 (V) DC-24V
入力定格電流 336 mA
消費電力 (VA, W) 8.5W
消費電流 (A) 0.36A
接点電流の最大値 30A
接点電圧の最大値 AC - 400V
接点定格負荷 AC1 - 4,000VA;AC15 ( AC - 230V ) - 750VA
耐電圧 (コイルと接点間) 6 ( 8mm ) ( 1.2/50μs ) kV
機械的耐久性 1000万回
電気的耐久性 10万回(定格負荷AC1)
電圧タイプ DC 24V
モジュールベーススタイル ロックアルミレール
