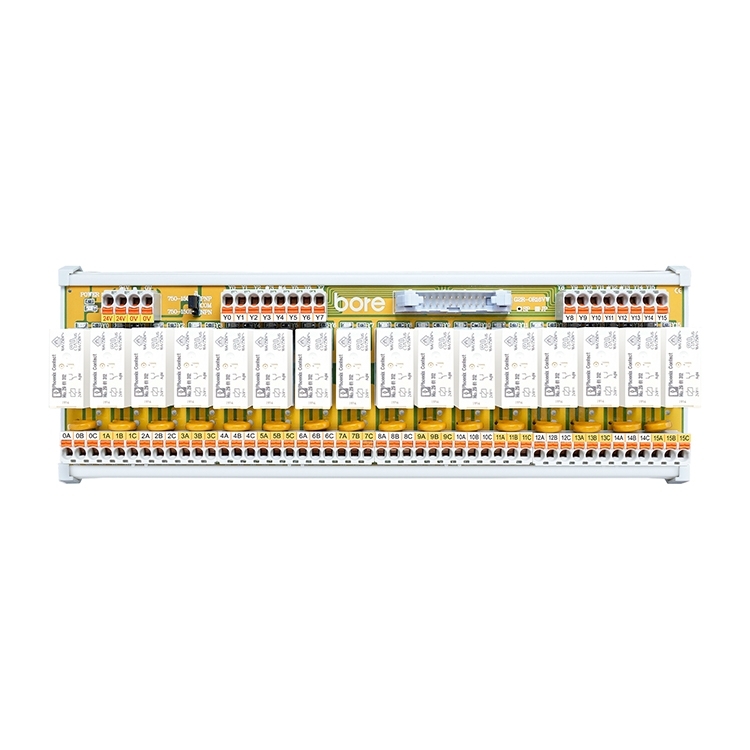

- G2R-OR16VMW-SP-PH
- 制御側と制御対象側の両方で最新のpush-in端子接続設計を採用し、配線を簡素化して使いやすくしています
- 工場製造のフェニックスリレーを使用し、金メッキベースと組み合わせて酸化防止とプラグイン耐久性を強化、導電性が向上し、使用寿命が長くなります
- プラグインリレーは各チャンネルごとに独立しており、ベース付きで他ブランドのリレーにも互換性があり、交換やメンテナンスが簡単です
- コイルと接点間の誘電強度が最大5000V、10000Vのサージ保護を備えた優れた安全設計です
- 産業用制御で入力出力接点のI/O拡張に使用され、PLCと接続してPLCの入力および出力ポートを拡張できます
- 入力側には端子台とFUJITSUコネクタの2つの配線方法が提供され、配線が簡単で時間、手間、配線の省力化が可能です
- 大きな接点電流を通すことができ、最大16Aまで対応します
- 過電圧保護と470Vサージ吸収器クランプ電圧保護回路があり、過電圧時に余分な電流を吸収して敏感なコンポーネントを保護します
- WAGO PLCコントローラ専用に設計されています
- 産業グレードの設計、干渉防止、将来の高い拡張性
- 標準の35mm DINレールに素早く取り付けることができます
- 主要な製造業、工作機械、機械業、産業オートメーションなどの分野で広く使用されています
| 仕様 | 仕様内容 |
|---|---|
| リレータイプ | 功率繼電器 |
| 商品名 | 16 点 PHOENIX CONTACT フエニックス・コンタクト |
| 対応PLCブランド | WAGO |
| 目的に合う | 控制設備輸出用 |
| 極性 | NPN / PNP 兼容 |
| チャネル | 16 |

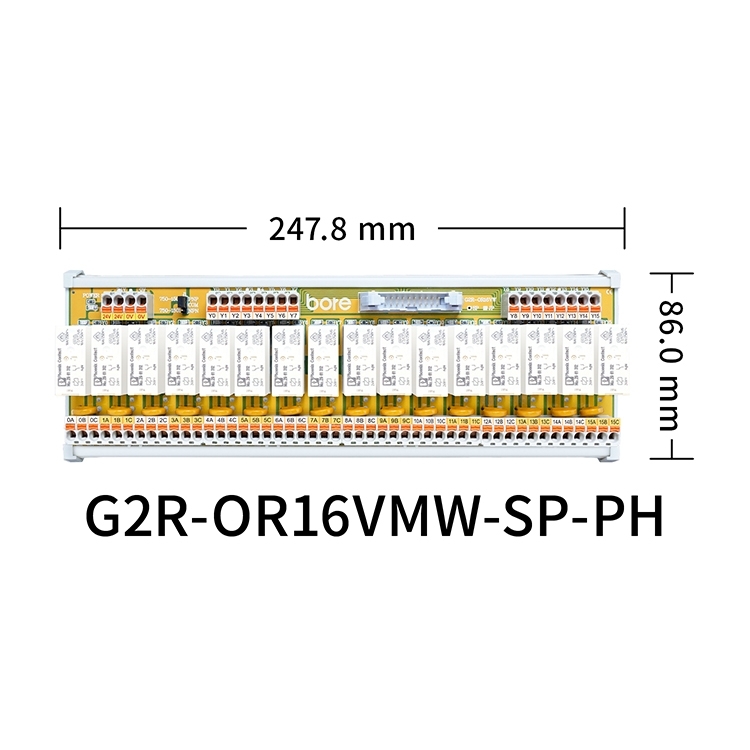

| 尺寸 | L247.8 X W86.0 X H62.0 mm |
| リレーブランド | PHOENIX CONTACT フエニックス・コンタクト |
| リレー型番 | REL-MR- 24DC/21HC |
| 接点構成 | 1c (SPDT) |
| 点数 | 1極 (1 pole ) |
| リレーの機能 | 高容量型 |
| 端子台ブランド | WAGO |
| 端子台タイプ | 5.0mm 直插彈片式端子台 |
| ワイヤゲージ | 12~28 AWG |
| コネクタタイプ | 20-PIN IDC 牛角連接器 |
| 接点保護部品 | 突波吸收器 (SP) |
| LED電源インジケーター | 有 (綠色) |
| LEDアクションインジケーター | 有 (紅色) |
| モジュールベーススタイル | 鎖鋁軌 |
| 技術仕様 | |
| 定格電圧 | DC 24V |
| 定格電圧 (mA) | 17 mA |
| 総電流 (mA) | 272 mA |
| コイル抵抗 (Ω) | 1440 Ω ±10 % ( at 20 °C) |
| 消費電力 (VA, W) | 約 6.56 W |
| 抵抗負荷 | DC - 30V : 16A |
| 接点電流の最大値 | 16A |
| 応答時間 | 7 ms |
| 通常復旧時間 | 3 ms |
| 機械的耐久性 | 3x 10⁷開關次數 |
| 耐電圧 （コイルと接点間） | AC 5,000V 50 Hz 1 分鐘 |
| 最大スイッチング電圧 | 250 V AC/DC |
| 最小スイッチング電圧 | 12 V (10 mA 時) |
| 最大スイッチング電流 | 50 A (20 ms) |
| 最小スイッチング電流 | 10 mA (12 V 時) |
| 材質 | |
| 接点材質 | AgNi |
| 質量 (g) | 約 502.2g |
| コマーシャル資料 | |
| HSコード | 8536.41.00.00-8 |
| 產地 | 台湾 Taiwan (R.O.C) |
| 环境条件 | |
| 使用周囲温度 | -40 °C ... 85 °C |
| 設置方法 | |
| リレー | 拔插式 |
| モジュール | DIN-35mm 標準導軌式安裝 |
| 部品 | 附繼電器固定鈎 |
| 認証 | |
| 国際認証 | CE、FCC、RoHS |
