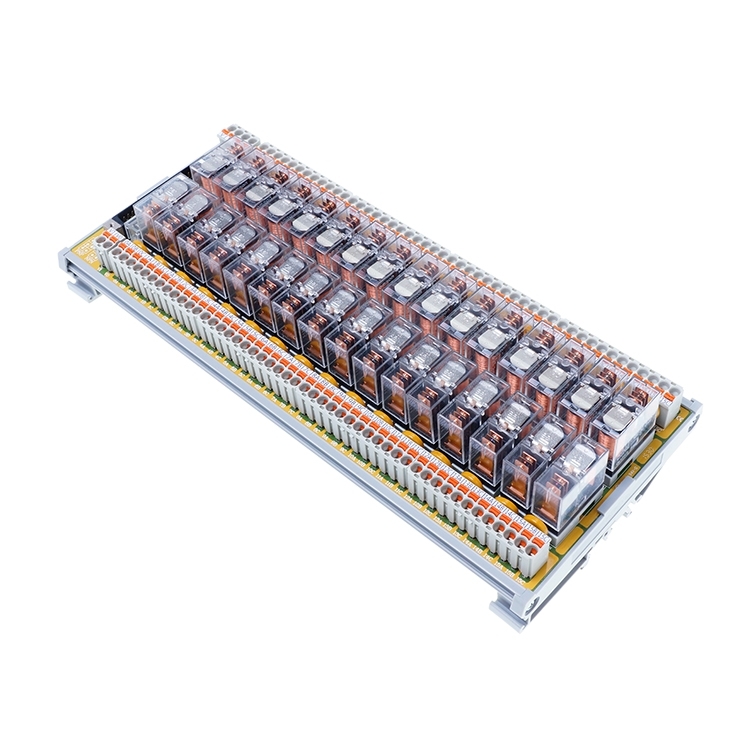

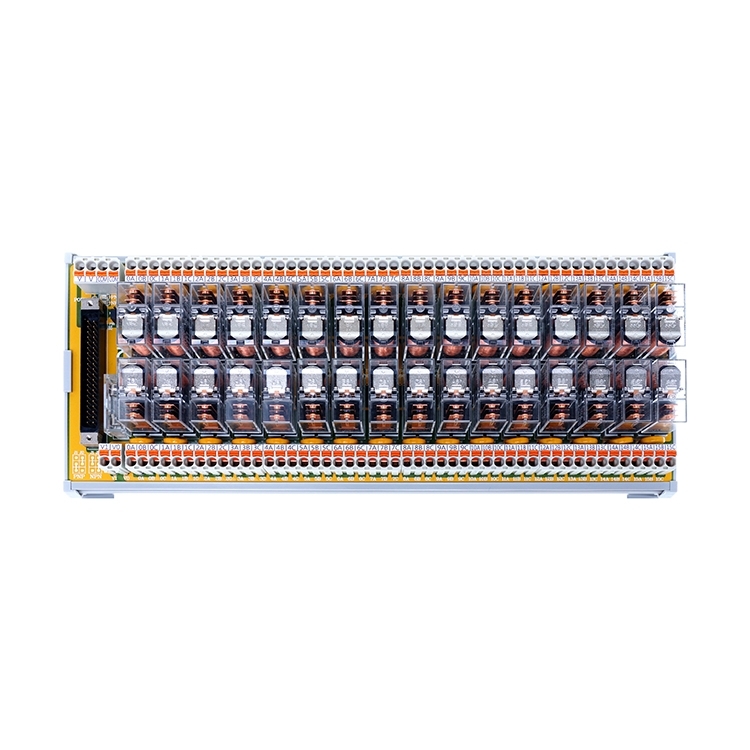

OMRON 欧姆龙继电器
G2R-OR32VFVA-SP
- 24VDC 32点欧姆龙继电器模组
- 采用 WAGO 5.0mm Push-in 式端子、轻松配线
- 支援 ALLEN BRADLEY PLC 控制器品牌
- NPN / PNP 通用
- 插拔式继电器 、 轻松更换 、 维护方便
- DIN-35mm 铝轨式安装设计
- 内置 LED 电源、动作双指示灯
- 3D档案请联系业务窗口
请选择产品型号
- 控制端和被控制端都采用最新的 Push-in 端子接线设计，简化配线使用方便

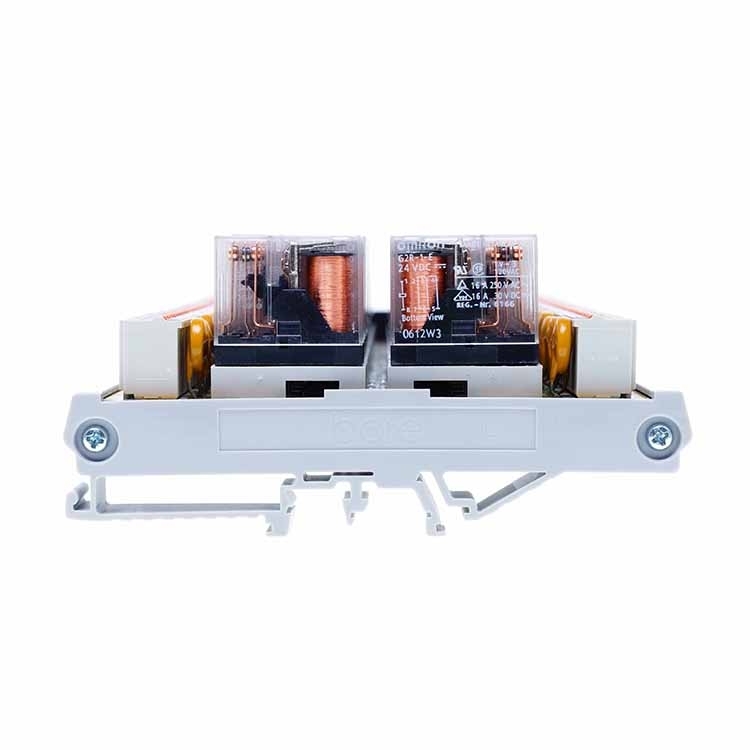

- 采用原厂制造欧姆龙继电器，搭配镀金底座抗氧化耐插拔，导电性能更好，使用寿命长
- 可插拔继电器每路继电器独立，带底座，可兼容其他品牌继电器方便更换和维修
- 具有极佳安全设计，线圈和触点之间的介电强度高达5000V，具10000V抗浪涌性
- 用于工业控制中输入输出触点的 IO 扩展，可与 PLC 连接，扩展 PLC 的输入及输出端口

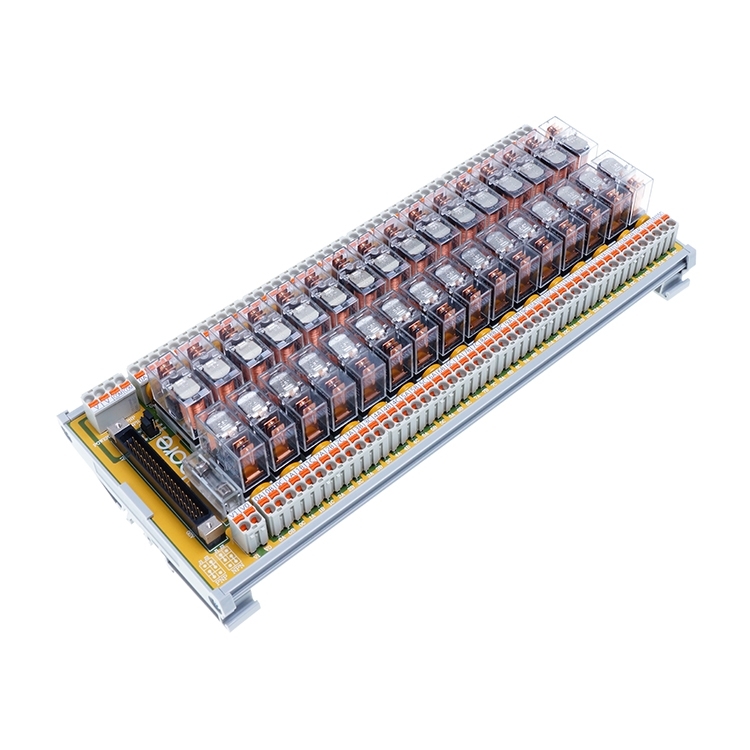

- 输入端提供端子台及FUJITSU富士通连接器两种配线方式，让您轻松配线达到省时、省力、省配线的效用
- 采用欧姆龙G2R-1-E-DC24继电器触点量大通过电流可达16A
- 电源过压保护、470V突波吸收器钳位电压保护电路承受过压时进行电压钳位吸收多余的电流以保护敏感元
- ALLEN BRADLEY PLC 控制器品牌专用
- 工业等级设计、抗干扰 、未来高扩充性
- 可快速安装于标准 35mm 型导轨上
- 广泛应用于各大制造产业、工具机、机械业、工业自动化等领域
| 规格 | 规格内容 |
|---|---|
| 一般规格 | |
| 继电器类别 | 功率继电器 |
| 产品名称 | 32 点 OMRON 继电器模组 |
| 对应 PLC 品牌 | ALLEN BRADLEY |
| 适合用途 | 控制设备输出用 |
| 极性 | NPN / PNP 兼容 |
| 模组数 | 32 |
| 模组尺寸 | L277.5 X W121.0 X H62.0 mm |
| 继电器品牌 | OMRON |
| 继电器型号 | G2R-1-E-DC24 |
| 接点类型和构成 | 1c (SPDT) |
| 接点极数 | 1极 (1 pole ) |
| 继电器的机能 | 高容量型 |
| 继电器保护构造 | 耐助焊剂型 |
| 端子台品牌 | WAGO |
| 端子台型式 | 5.0mm 直插弹片式端子台 |
| 适用线径 | 12~28 AWG |
| 连接器型式 | 40-PIN FUJITSU 富士通连接器 |
| 接点保护应用型式 | 突波吸收器 (SP) |
| LED 电源指示灯 | 有 (绿色) |
| LED 动作指示灯 | 有 (红色) |
| 模组底座款式 | 锁铝轨 |
| 技术规格 | |
| 性能 | |
| 额定电压(V) | DC 24V |
| 额定电流 (mA) | 21.8 mA |
| 总电流 (mA) | 697.6 mA |
| 线圈电阻(Ω) | 1,100 Ω |
| 动作电压 | 70% 以下 |
| 复位电压 | 15% 以上 |
| 最大容许电压 (V) | 170% (at 23℃) |
| 消耗功率 (VA、W) | 约 16.96 W |
| 电阻性负载 | AC - 250V : 16A / DC - 30V : 16A |
| 电感性负载 | AC - 250V : 8A / DC - 30V : 8A |
| 接点电压最大值 | AC – 380V / DC – 125V |
| 接点电流最大值 | 16A |
| 动作时间 | 15 ms 以下 |
| 复位时间 | AC: 15 ms 以下 / DC : 5 ms 以下 |
| 机械性使用寿命 | AC 线圈 : 1,000 万次以上 (开关频率 : 18,000 次 / 小时) DC 线圈 : 2,000 万次以上 (开关频率 : 18,000 次 / 小时) |
| 电气性使用寿命 | 10 万次以上 (额定负载、开关频率 1,800次 / 小时) |
| 绝缘电阻 * 4 | 1,000 MΩ 以上 |
| 耐电压 (线圈与接点间) | AC 5,000V 50 / 60 Hz 1 分钟 |
| 耐电压 (同极接点间) | AC 1,000V 50 / 60 Hz 1 分钟 |
| 耐电压 (异极接点间) | AC 3,000V 50 / 60 Hz 1 分钟 |
| 振动 (耐久性) | 10~55~10Hz 单振幅 0.75mm (双振幅 1.5mm) |
| 振动 (误动作) | 10~55~10Hz 单振幅 0.75mm (双振幅 1.5mm) |
| 冲击 (耐久性) | 1,000m/s 2 |
| 冲击 (误动作) | NO 接点 : 200m/s2 NC 接点 : 100m/s2 |
| 材质资料 | |
| 接点材质 | Ag合金 (无 Cd 材料) |
| 重量 (g) | 约 1047.4g |
| 商业资料 | |
| 海关税则号码 | 8536.41.00.00-8 |
| 产地 | 台湾 Taiwan (R.O.C) |
| 环境条件 | |
| 使用环境温度 | -25~+70℃ (无结冰、无凝露) |
| 使用环境湿度 | 5~85% RH |
| 安装方式 | |
| 继电器 | 插拔式 |
| 模组 | DIN-35mm 标准导轨式安装 |
| 配件 | 附继电器固定钩 |
| 认证 | |
| 国际认证 | CE、FCC、RoHS |
