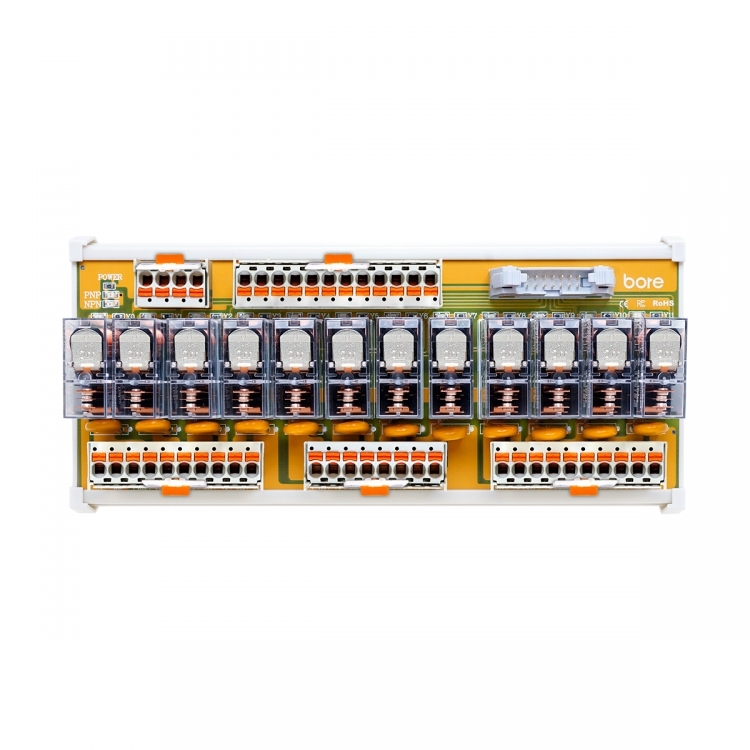

OMRON 欧姆龙继电器
G2R-OA12VU-SP
- 1a 接点( SPST )
- 12点继电器模组
- 采用WAGO 5.0mm 直插弹片式端子台 (含底座，带滑动解锁装置)
- 采用OMRON G2R-1-E-DC24 继电器
- 采用IDC/MIL 牛角连接器 (14PIN)
- 采用突波吸收器 (SP)
- 对应 PLC品牌【通用款】
- 3D档案请联系业务窗口
请选择产品型号
- 采用欧姆龙原厂G2R-1-E-DC24继电器，触点容量高，通过电流可达16A，具备工业等级设计，抗干扰性强，未来扩充性优异。
- 具备高安全性设计，线圈与触点之间的介电强度达5000V，浪涌抗扰能力高达10000V，满足工业级使用环境需求。
- 每路继电器采用独立模组化设计，搭配底座，支持可插拔功能，兼容多品牌继电器，更换与维修方便灵活。
- 用于工业控制中的输入/输出触点IO扩展，支持与PLC直接连接，实现输入及输出端口的高效扩充需求。
- 控制端与被控制端采用先进Push-in端子接线设计，配线操作更加简便，显著提升安装与使用效率。
- 搭配镀金底座，具备优异的抗氧化性能，耐插拔，导电性能提升，显著延长整体产品使用寿命。
- 接口设计人性化，所有接线均可通过端子直接引出，实现高效的连接方式，操作简单实用。
- 广泛应用于制造产业、工具机、机械业及工业自动化等领域，满足多元化应用需求。
- 产品支持快速安装于标准35mm型导轨，适应多种工业场景，安装灵活且便捷。
- 工业级稳定性设计，抗干扰能力强，适应恶劣工业环境。
| 规格 | 规格内容 |
|---|---|
| 一般规格 | |
| 继电器类别 | 功率继电器 |
| 产品名称 | 12 点 OMRON 继电器模组 |
| 对应 PLC 品牌 | 通用款 |
| 适合用途 | 控制设备输出用 |
| 极性 | NPN / PNP 兼容 |
| 模组数 | 12 |

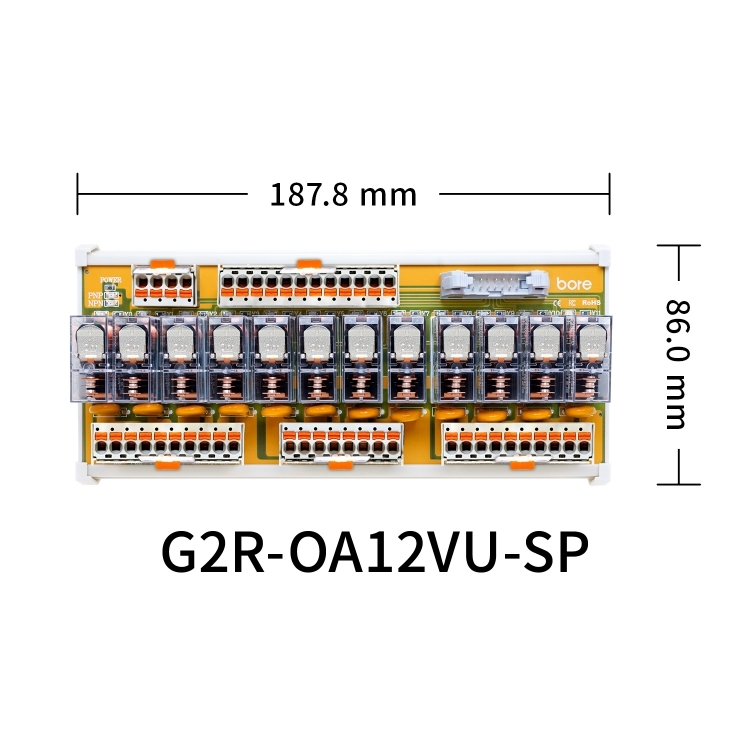

| 模组尺寸 | L187.8 X W86.0 X H62.0 mm |
| 继电器品牌 | OMRON |
| 继电器型号 | G2R-1-E-DC24 |
| 接点类型和构成 | 1a (SPST) |
| 接点极数 | 1极 (1 pole ) |
| 继电器的机能 | 高容量型 |
| 继电器保护构造 | 耐助焊剂型 |
| 端子台品牌 | WAGO |
| 端子台型式 | 5.0mm 直插弹片式端子台 |
| 适用线径 | 12~28 AWG |
| 连接器型式 | 14-PIN IDC / MIL 牛角连接器 |
| 接点保护应用型式 | 突波吸收器 (SP) |
| LED 电源指示灯 | 有 (绿色) |
| LED 动作指示灯 | 有 (红色) |
| 模组底座款式 | 锁铝轨 |
| 技术规格 | |
| 性能 | |
| 额定电压(V) | DC 24V |
| 额定电流 (mA) | 21.8 mA |
| 总电流 (mA) | 261.6 mA |
| 线圈电阻(Ω) | 1,100 Ω |
| 动作电压 | 70% 以下 |
| 复位电压 | 15% 以上 |
| 最大容许电压 (V) | 170% (at 23℃) |
| 消耗功率 (VA、W) | 约 6.36 W |
| 电阻性负载 | AC - 250V : 16A / DC - 30V : 16A |
| 电感性负载 | AC - 250V : 8A / DC - 30V : 8A |
| 接点电压最大值 | AC – 380V / DC – 125V |
| 接点电流最大值 | 16A |
| 动作时间 | 15 ms 以下 |
| 复位时间 | AC: 15 ms 以下 / DC : 5 ms 以下 |
| 机械性使用寿命 | AC 线圈 : 1,000 万次以上 (开关频率 : 18,000 次 / 小时) DC 线圈 : 2,000 万次以上 (开关频率 : 18,000 次 / 小时) |
| 电气性使用寿命 | 10 万次以上 (额定负载、开关频率 1,800次 / 小时) |
| 绝缘电阻 * 4 | 1,000 MΩ 以上 |
| 耐电压 (线圈与接点间) | AC 5,000V 50 / 60 Hz 1 分钟 |
| 耐电压 (同极接点间) | AC 1,000V 50 / 60 Hz 1 分钟 |
| 耐电压 (异极接点间) | AC 3,000V 50 / 60 Hz 1 分钟 |
| 振动 (耐久性) | 10~55~10Hz 单振幅 0.75mm (双振幅 1.5mm) |
| 振动 (误动作) | 10~55~10Hz 单振幅 0.75mm (双振幅 1.5mm) |
| 冲击 (耐久性) | 1,000m/s 2 |
| 冲击 (误动作) | NO 接点 : 200m/s2 NC 接点 : 100m/s2 |
| 材质资料 | |
| 接点材质 | Ag合金 (无 Cd 材料) |
| 重量 (g) | 约 454g |
| 商业资料 | |
| 海关税则号码 | 8536.41.00.00-8 |
| 产地 | 台湾 Taiwan (R.O.C) |
| 环境条件 | |
| 使用环境温度 | -25~+70℃ (无结冰、无凝露) |
| 使用环境湿度 | 5~85% RH |
| 安装方式 | |
| 继电器 | 插拔式 |
| 模组 | DIN-35mm 标准导轨式安装 |
| 配件 | 附继电器固定钩 |
| 认证 | |
| 国际认证 | CE、FCC、RoHS、UL/CSA、PMC、TÜVNORD |
