| 一般规格 |
|
| 继电器类别 |
功率继电器 |
| 产品名称 |

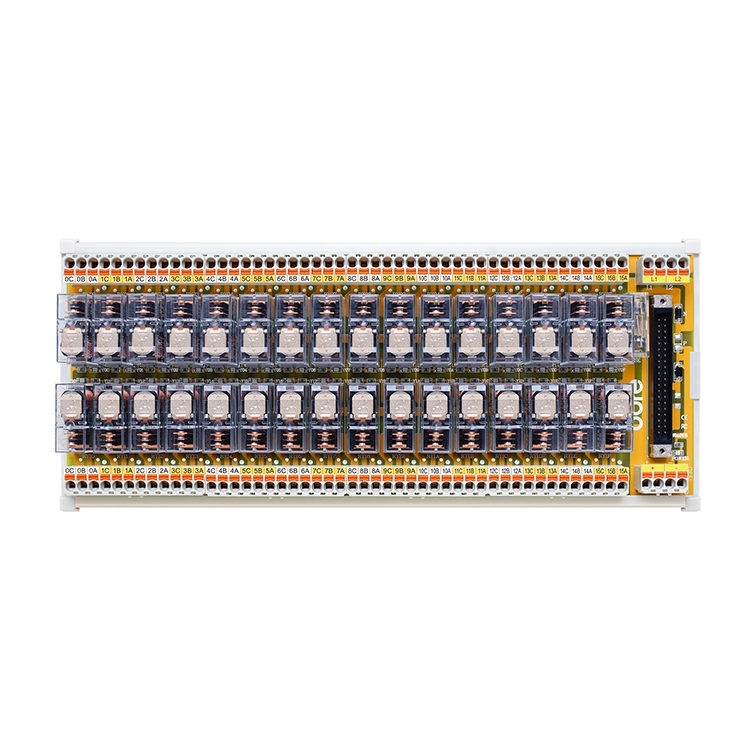

32 点 OMRON 继电器模组 |
| 对应 PLC 品牌 |
三菱 MITSUBISHI / 富士 FUJI |
| 适合用途 |
控制设备输出用 |
| 极性 |
NPN |
| 模组数 |
32 |
| 模组尺寸 |

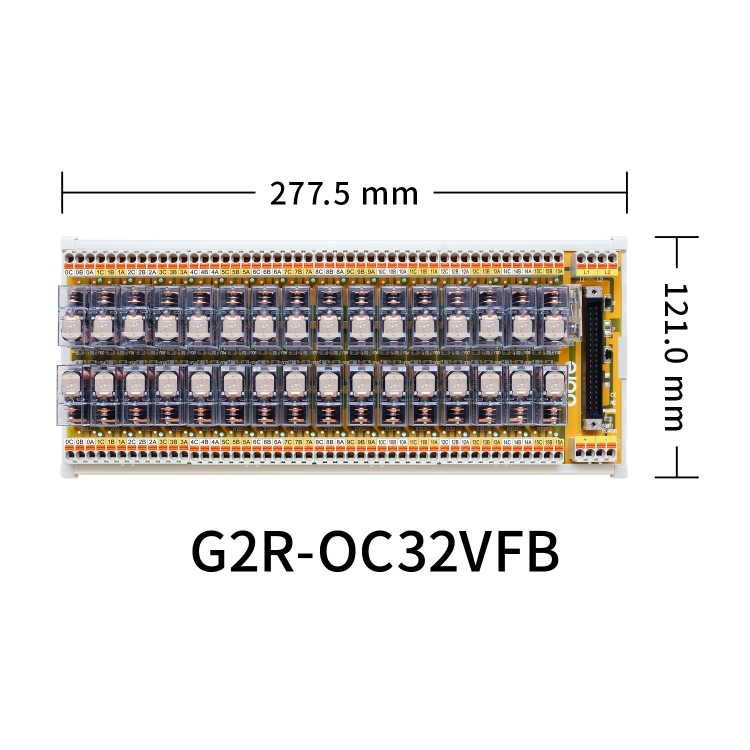

L277.5 X W121.0 X H62.0 mm |
| 继电器品牌 |
OMRON |
| 继电器型号 |
G2R-1-E-DC24 |
| 接点类型和构成 |
1c (SPDT) |
| 接点极数 |
1极 (1 pole ) |
| 继电器的机能 |
高容量型 |
| 继电器保护构造 |
耐助焊剂型 |
| 端子台品牌 |
WAGO |
| 端子台型式 |
5.0mm 直插弹片式端子台 |
| 适用线径 |
12~28 AWG |
| 连接器型式 |
40-PIN FUJITSU 富士通连接器 |
| 接点保护应用型式 |
无 |
| LED 电源指示灯 |
有 (绿色) |
| LED 动作指示灯 |
有 (红色) |
| 模组底座款式 |
锁铝轨 |
| 技术规格 |
|
| 性能 |
|
| 额定电压(V) |
DC 24V |
| 额定电流 (mA) |
21.8 mA |
| 总电流 (mA) |
697.6 mA |
| 线圈电阻(Ω) |
1,100 Ω |
| 动作电压 |
70% 以下 |
| 复位电压 |
15% 以上 |
| 最大容许电压 (V) |
170% (at 23℃) |
| 消耗功率 (VA、W) |
约 16.96 W |
| 电阻性负载 |
AC - 250V : 16A / DC - 30V : 16A |
| 电感性负载 |
AC - 250V : 8A / DC - 30V : 8A |
| 接点电压最大值 |
AC – 380V / DC – 125V |
| 接点电流最大值 |
16A |
| 动作时间 |
15 ms 以下 |
| 复位时间 |
AC: 15 ms 以下 / DC : 5 ms 以下 |
| 机械性使用寿命 |
AC 线圈 : 1,000 万次以上 (开关频率 : 18,000 次 / 小时) DC 线圈 : 2,000 万次以上 (开关频率 : 18,000 次 / 小时) |
| 电气性使用寿命 |
10 万次以上 (额定负载、开关频率 1,800次 / 小时) |
| 绝缘电阻 * 4 |
1,000 MΩ 以上 |
| 耐电压 (线圈与接点间) |
AC 5,000V 50 / 60 Hz 1 分钟 |
| 耐电压 (同极接点间) |
AC 1,000V 50 / 60 Hz 1 分钟 |
| 耐电压 (异极接点间) |
AC 3,000V 50 / 60 Hz 1 分钟 |
| 振动 (耐久性) |
10~55~10Hz 单振幅 0.75mm (双振幅 1.5mm) |
| 振动 (误动作) |
10~55~10Hz 单振幅 0.75mm (双振幅 1.5mm) |
| 冲击 (耐久性) |
1,000m/s 2 |
| 冲击 (误动作) |
NO 接点 : 200m/s2 NC 接点 : 100m/s2 |
| 材质资料 |
|
| 接点材质 |
Ag合金 (无 Cd 材料) |
| 重量 (g) |
约 1047.4g |
| 商业资料 |
|
| 海关税则号码 |
8536.41.00.00-8 |
| 产地 |
台湾 Taiwan (R.O.C) |
| 环境条件 |
|
| 使用环境温度 |
-25~+70℃ (无结冰、无凝露) |
| 使用环境湿度 |
5~85% RH |
| 安装方式 |
|
| 继电器 |
插拔式 |
| 模组 |
DIN-35mm 标准导轨式安装 |
| 配件 |
附继电器固定钩 |
| 认证 |
|
| 国际认证 |
CE、FCC、RoHS |
