FINDER 芬德继电器

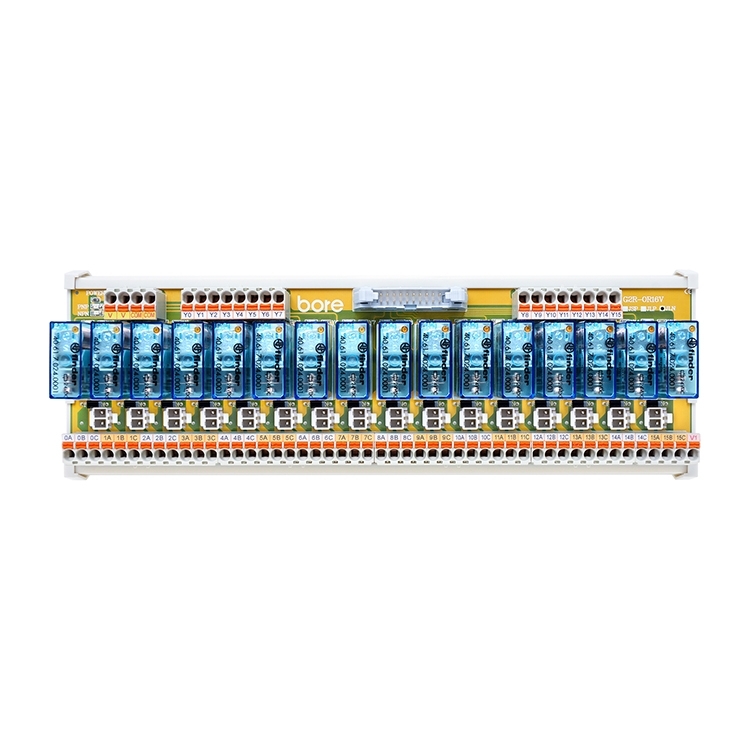

G2R-OR16V-JLN-FD

  • 24VDC 16點芬德繼電器模組
  • 採用 WAGO 5.0mm 歐規直插彈片式端子、輕鬆配線
  • 通用款、支援市面上各 PLC 控制器品牌
  • NPN / PNP 通用
  • 插拔式繼電器 、 輕鬆更換 、 維護方便
  • DIN-35mm 鋁軌式安裝設計
  • 內建 LED 電源、動作雙指示燈
  • 3D檔案請聯繫業務窗口
请选择产品型号
  • 控制端和被控制端均采用最新的 push-in 端子接線設計,簡化佈線,使用方便
  • 採用原廠製造的芬德繼電器,搭配鍍金底座,抗氧化耐插拔,導電性能更好,使用壽命長
  • 可插拔繼電器,每路繼電器獨立,帶底座,可兼容其他品牌繼電器,方便更換和維護
  • 高安全性設計,線圈與觸點之間的介電強度高達5000V,抗浪湧能力高達10000V
  • 用於工業控制輸入輸出觸點的 IO 擴展,可與 PLC 連接,擴展 PLC 的輸入及輸出端口
  • PLC 與繼電器模組雙向快速連接,省時、省力、省佈線
  • 內建 N 極快速恢復二極體接點保護裝置
  • 內建跨接元件接點保護裝置,使用短路條可簡化線圈端的跨接配線
  • 工業級設計,抗干擾,未來高擴展性
  • 可快速安裝於標準 35mm DIN 導軌上
  • 廣泛應用於製造業、機床、機械行業和工業自動化領域
  • 接口設計人性化,所有接口均可通過接線端子直接連接,非常方便
规格 规格内容
产品名称 16点继电器模组 G2R-OR16V-JLN-FD

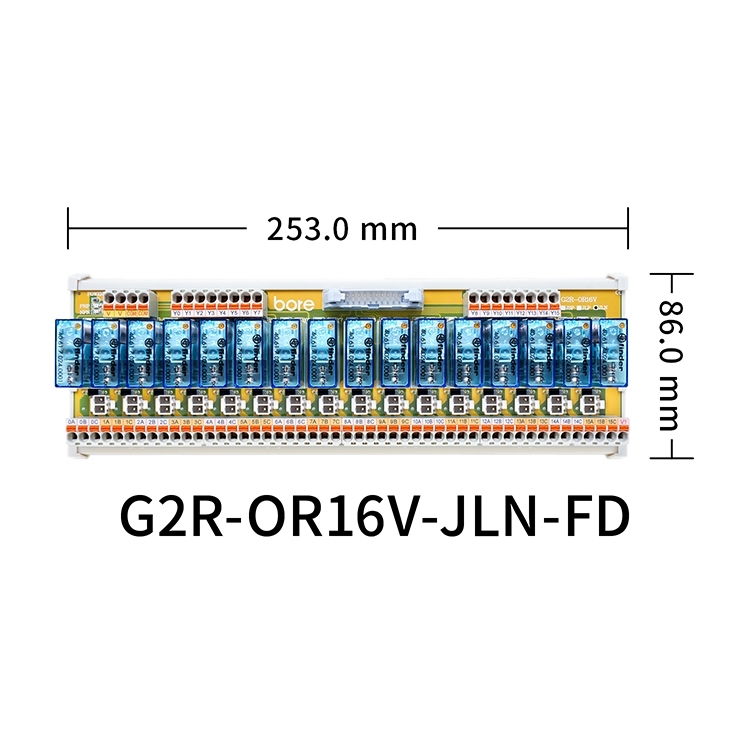

模组尺寸 L247.8 x W86 x H62 mm
模组数 16
继电器类别 功率继电器
继电器品牌 FINDER
继电器型号 40.61.7.024.0001
接点类型和构成 1c ( SPDT )
连接器型式 IDC/MIL 连接器 ( 20PIN )
端子台品牌 WAGO
端子台型式 5.0mm 欧规直插弹片式端子台
对应 PLC 品牌 通用款
接点保护应用型式 跨接元件、N极性快速恢复二极体
LED 电源指示灯 绿光
LED 动作指示灯 红光
线圈电阻(Ω) 1,150 Ω
输入额定电压 (V) DC-24V
输入额定电流 336 mA
消耗功率 (VA、W) 8.5W
消耗电流 (A) 0.36A
接点电流最大值 30A
接点电压最大值 AC - 400V
接点额定负载 AC1 - 4,000VA;AC15 ( AC - 230V ) - 750VA
耐电压 (线圈与接点间) 6 ( 8mm ) ( 1.2/50μs ) kV
机械性使用寿命 1,000 万次
电气性使用寿命 10 万次( 额定负载AC1 )
电压型式 DC 24V
模组底座款式 锁铝轨
