FINDER 芬德继电器

G2R-OR16V-LP-FD

  • 24VDC 16点芬德继电器模块
  • 采用 WAGO 5.0mm 直插弹片式端子,轻松配线
  • 通用款,支持市面上各 PLC 控制器品牌
  • 支持 NPN / PNP 通用
  • 插拔式继电器,轻松更换,维护方便
  • DIN-35mm 导轨式安装设计
  • 内置 LED 电源、动作双指示灯
  • 3D 文件请联系业务窗口
请选择产品型号
  • 控制端和被控制端均采用最新的 push-in 端子接线设计,简化接线,使用方便
  • 采用原厂制造的芬德继电器,搭配镀金底座,抗氧化,耐插拔,导电性能更佳,使用寿命长
  • 可插拔继电器,每路继电器独立,带底座,兼容其他品牌继电器,方便更换和维修
  • 具备优异的安全设计,线圈与触点之间的介电强度高达5000V,抗浪涌能力高达10000V
  • 用于工业控制中的 I/O 扩展,可与 PLC 连接,扩展 PLC 的输入及输出端口
  • PLC 与继电器模块双向快速连接,节省时间、人力及配线
  • 内置 P 极快速恢复二极管保护装置
  • 工业级设计,抗干扰能力强,具备未来高扩展性
  • 可快速安装于标准 35mm DIN 导轨上
  • 广泛应用于制造业、机床、机械行业及工业自动化领域
  • 人性化接口设计,所有接口均可通过接线端子直接连接,使用非常方便
规格 规格内容
产品名称 16点继电器模组 G2R-OR16V-LP-FD

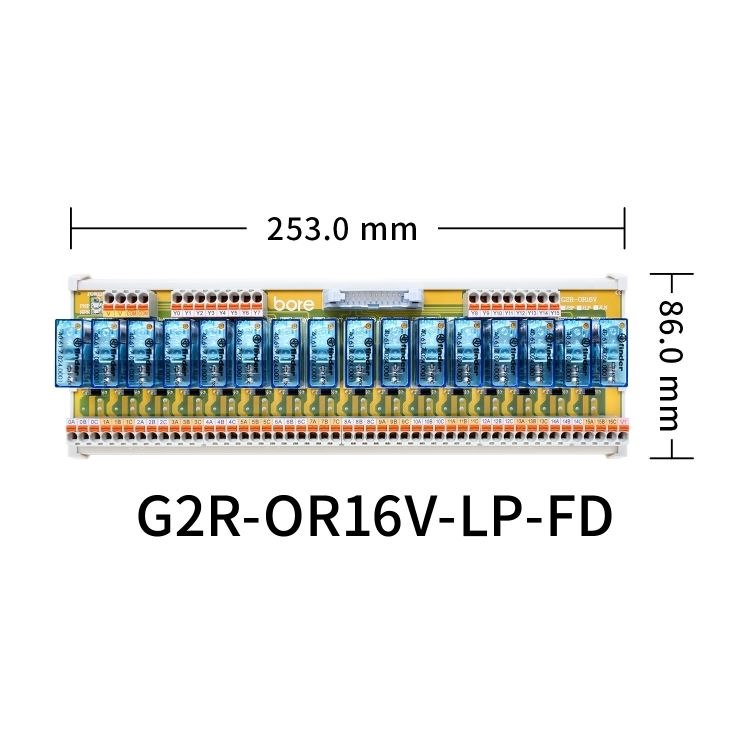

模组尺寸 L247.8 x W86 x H62 mm
模组数 16
继电器类别 功率继电器
继电器品牌 FINDER
继电器型号 40.61.7.024.0001
接点类型和构成 1c ( SPDT )
连接器型式 IDC/MIL 连接器 ( 20PIN )
端子台品牌 WAGO
端子台型式 5.0mm 欧规直插弹片式端子台
对应 PLC 品牌 通用款
接点保护应用型式 P极性快速恢复二极体
LED 电源指示灯 绿光
LED 动作指示灯 红光
线圈电阻(Ω) 1,150 Ω
输入额定电压 (V) DC-24V
输入额定电流 336 mA
消耗功率 (VA、W) 8.5W
消耗电流 (A) 0.36A
接点电流最大值 30A
接点电压最大值 AC - 400V
接点额定负载 AC1 - 4,000VA;AC15 ( AC - 230V ) - 750VA
耐电压 (线圈与接点间) 6 ( 8mm ) ( 1.2/50μs ) kV
机械性使用寿命 1,000 万次
电气性使用寿命 10 万次( 额定负载AC1 )
电压型式 DC 24V
模组底座款式 锁铝轨
