IDEC 和泉继电器
G2R-OA16H-LP-ID
- 24VDC 16点和泉继电器模组
- 采用 DECA 5.0mm 直插弹片式端子、轻松配线
- 通用款、支援市面上各 PLC 控制器品牌
- NPN / PNP通用
- 插拔式继电器 、 轻松更换 、 维护方便
- DIN-35mm 铝轨式安装设计
- 内置 LED 电源、动作双指示灯
- 3D档案请联系业务窗口
请选择产品型号
- 控制端和被控制端都采用最新的 push-in 端子接线设计，简化配线使用方便
- 采用原厂制造和泉继电器，搭配镀金底座抗氧化耐插拔，导电性能更好，使用寿命长
- 可插拔继电器每路继电器独立，带底座，可兼容其他品牌继电器方便更换和维修
- 具有极佳安全设计，线圈和触点之间的介电强度高达5000V，具10000V抗浪涌性
- 用于工业控制中输入输出触点的 IO 扩展，可与 PLC 连接，扩展 PLC 的输入及输出端口
- PLC 与继电器模组双向快速连接，达到省时、省力、省配线
- 采用和泉RJ1V-CH-D24继电器触点量大通过电流可达16A
- 内建 P 极快速恢复二极体接点保护装置
- 工业等级设计、抗干扰 、未来高扩充性
- 可快速安装于标准 35mm 型导轨上
- 广泛应用于各大制造产业、工具机、机械业、工业自动化等领域
- 接口设计人性化，所有接口均可通过接线端子直接连线引出，非常方便
| 规格 | 规格内容 |
|---|---|
| 一般规格 | |
| 继电器类别 | 功率继电器 |
| 产品名称 | 16点 IDEC 继电器模块 |
| 对应 PLC 品牌 | 通用款 |
| 适合用途 | 控制设备输出用 |
| 极性 | NPN / PNP 兼容 |
| 模组数 | 16 |

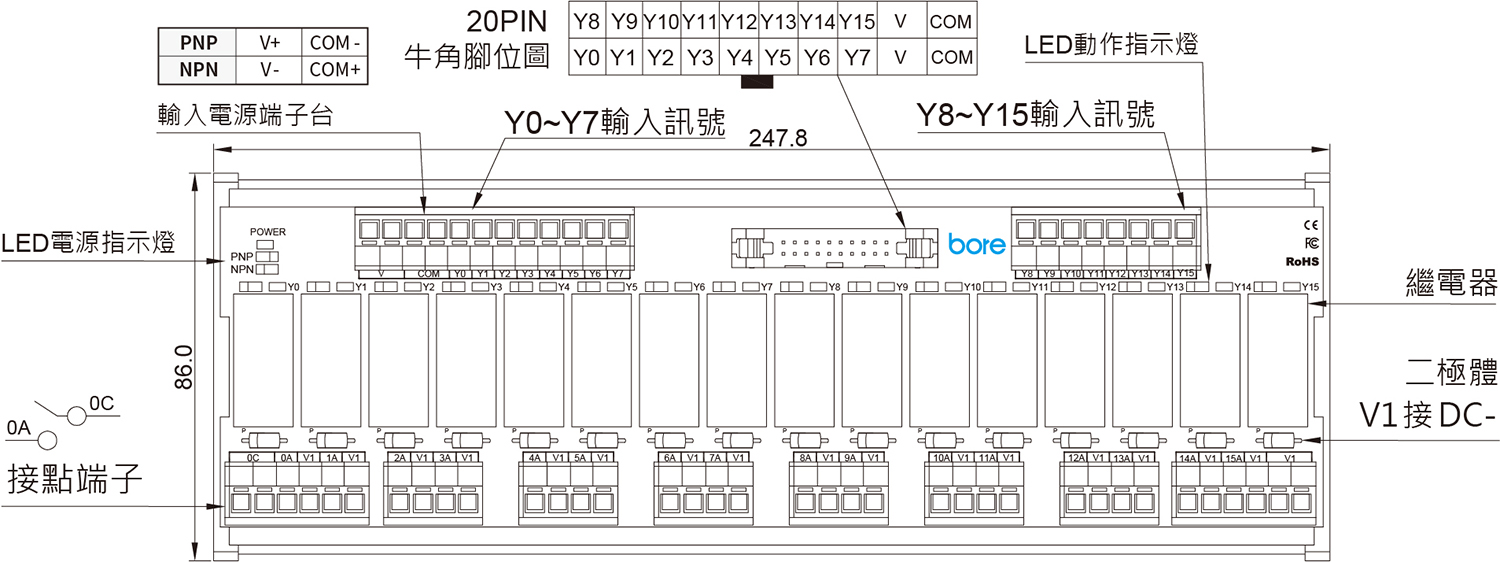

| 模组尺寸 | L247.8 X W86.0 X H62.0 mm |
| 继电器品牌 | IDEC |
| 继电器型号 | RJ1V-CH-D24 |
| 接点类型和构成 | 1a (SPDT) |
| 接点极数 | 1极 (1 pole ) |
| 继电器的机能 | 高容量型 |
| 继电器保护构造 | 耐助焊剂型 |
| 端子台品牌 | DECA |
| 端子台型式 | 5.0mm 直插弹片式端子台 |
| 适用线径 | 14~28 AWG |
| 连接器型式 | 20-PIN IDC 牛角连接器 |
| 接点保护应用型式 | P 极性快速恢复二极管 (LP) |
| LED 电源指示灯 | 有 (绿色) |
| LED 动作指示灯 | 有 (红色) |
| 模组底座款式 | 锁铝轨 |
| 技术规格 | |
| 性能 | |
| 额定电压(V) | DC 24V |
| 额定电流 (mA) | 22.1 mA |
| 总电流 (mA) | 353.6 mA |
| 绝缘电阻 (Ω) | 1,080 Ω |
| 动作电压 | 70% 以下 |
| 复位电压 | 10% 以上 |
| 最大容许电压 (V) | 170％(at 20℃) |
| 电阻性负载 | AC - 250V : 16A / DC - 30V : 16A |
| 电感性负载 | AC - 250V : 8A / DC - 30V : 8A |
| 接点电压最大值 | AC – 250V / DC – 125V |
| 接点电流最大值 | 16A |
| 动作时间 | 15ms 以下 |
| 复位时间 | 10ms 以下 |
| 耐电压 (线圈与接点间) | 5,000V AC · 1 分钟 |
| 耐电压 (同极接点间) | 1,000V AC · 1 分钟 |
| 耐电压 (异极接点间) | - |
| 振动 (耐久性) | 10~55Hz 單振幅0.75mm |
| 振动 (误动作) | 10 ∼ 55Hz 單振幅0.75mm |
| 冲击 (耐久性) | 1,000m/s2 |
| 冲击 (误动作) | NO 接點 : 200m/s2 NC 接點 : 100m/s2 |
| 材质资料 | |
| 接点材质 | 银锡铟 |
| 重量 (g) | 约 595g |
| 商业资料 | |
| 海关税则号码 | 8536.41.00.00-8 |
| 产地 | 台湾 Taiwan (R.O.C) |
| 环境条件 | |
| 使用环境温度 | -40~+70ºC （无结冰） |
| 使用环境湿度 | 5~85％ RH （无结露） |
| 安装方式 | |
| 继电器 | 插拔式 |
| 模组 | DIN-35mm 标准导轨式安装 |
| 配件 | 附继电器固定钩 |
| 认证 | |
| 国际认证 | CE、FCC、RoHS |
