DC / MIL 牛角连接器
CJ7-XVA08M-F

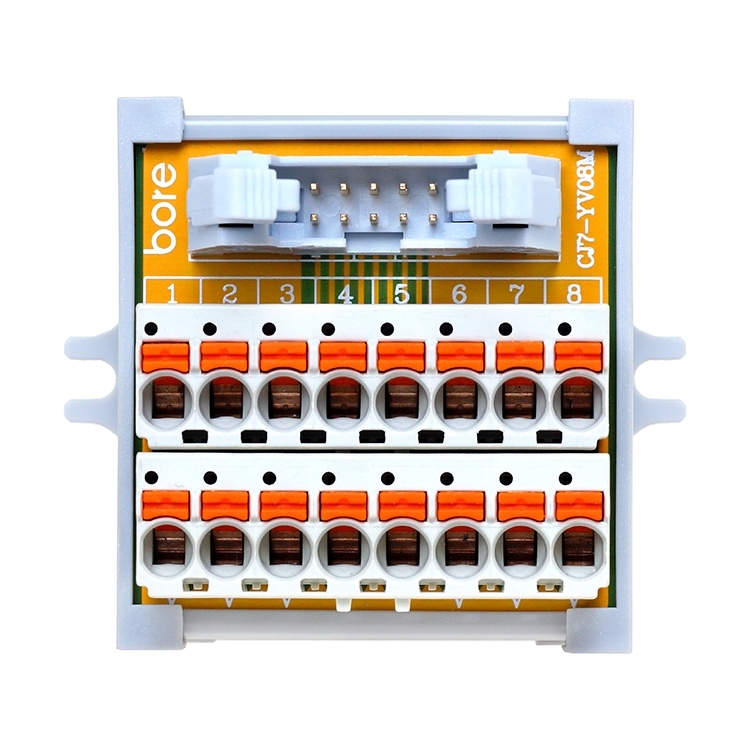

- IDC牛角接头 8P 感测器中继模组
- 采用 WAGO 5.0mm 直插弹片式端子、轻松配线
- 配线容易、扩充方便、快速连结盘内、设备与控制器间的 I/O 信号
- 透过模组可便捷的进行连结整合回到PLC
- 适用各式感测器
- 适合各种工业自动化设备使用
- 3D档案请联系业务窗口
请选择产品型号
- 针对感测器所设计之讯号中继模组
- 采用镀金 IDC 牛角接头，导电性强，接触更好，减少损耗，信号更稳定
- 采用 WAGO 5.0mm 直插弹片式端子，适合狭小空间的导线接线
- 采用锁螺丝方式安装在导轨上
- 可为灵活的讯号接线应用提供安全的维护连接
- 针对不同厂牌的 PLC/CNC 数控器所开发设计的感测器中继模组，具备弹性扩充、相容应用、体积小且省空间
| 规格 | 规格内容 |
|---|---|
| 一般规格 | |
| 产品名称 | 8P IDC牛角接头 传感器中继模块 |
| 极数 (连接点数) | 8P (poles) |
| 适合用途 | 适用于传感器与PLC中继讯号转版，连接器与端子台做对应 |
| LED 指示灯 | 无 |

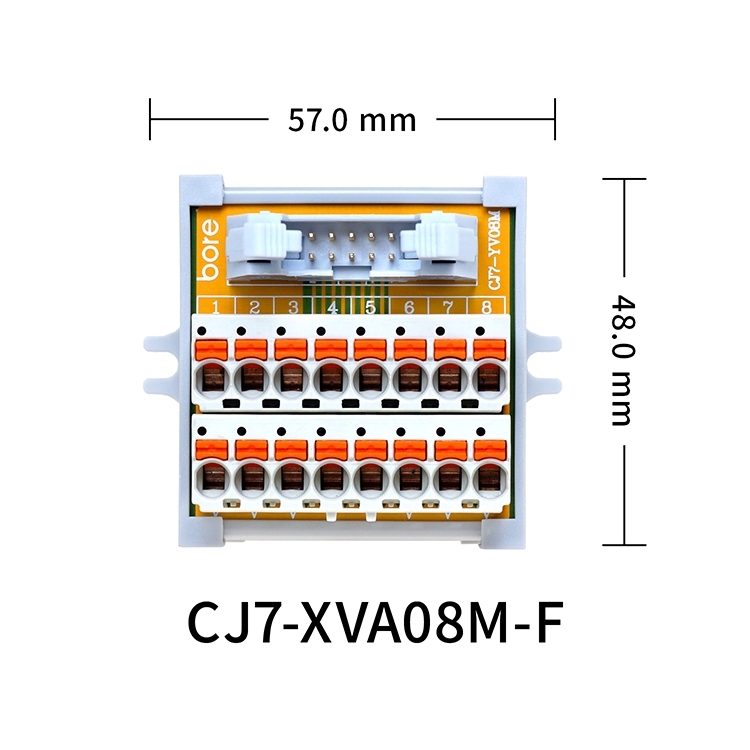

| 模组尺寸 | L57.0 X W48.0 X H40.7 mm |
| 端子台品牌 | WAGO |
| 端子台型式 | 5.0mm 直插弹片式端子台 |
| 连接器型式 | 10-PIN IDC 牛角连接器 |
| 连接器数量 | 1个 |
| 模组底座款式 | 锁螺丝 |
| 技术规格 | |
| 性能 | |
| 额定电压(V) | AC - 125V ~ DC - 30V |
| 额定电流 (mA) | 1A |
| 耐电压 | AC - 500V 1分钟 |
| 绝缘电阻 (Ω) | 100 MΩ 以上 |
| 适用线径 | 12~28 AWG |
| 材质资料 | |
| 模组材质 | 塑料本体、 PCB板 (FR-21 玻璃纤维) |
| 重量 (g) | 約 60g |
| 商业资料 | |
| 海关税则号码 | 8517.62.00.00-5 |
| 产地 | 台湾 Taiwan (R.O.C) |
| 安装方式 | |
| 连接器 | 一对一连接 (连接器与端子台对接) |
| 模组 | DIN-35mm 标准导轨式安装 |
| 认证 | |
| 国际认证 | CE、FCC、RoHS |
