5.0mm 直插弹片式端子台
CJ6-XV16
- 16P 3M快速接头 感测器中继模组
- 采用 3M Mini-Clamping 连接器
- 采用 WAGO 5.0mm 直插弹片式端子台
- 配线容易、扩充方便、快速连结盘内、设备与控制器间的 I/O 信号
- 透过模组可便捷的进行连结整合回到PLC
- 适合各种工业自动化设备使用
- 3D档案请联系业务窗口
请选择产品型号
- 针对感测器所设计之讯号中继模组
- 采用 3M Mini-Clamping快插接头，可快速进行连接整合
- 采用最新的 Push-in 端子接线设计，简化配线使用方便
- 可安装在标准 35mm 的 DIN 导轨上
- 可为灵活的讯号接线应用提供安全的维护连接
- 针对不同厂牌的 PLC/CNC 数控器所开发设计的感测器中继模组，具备弹性扩充、相容应用、体积小且省空间
| 规格 | 规格内容 |
|---|---|
| 一般规格 | |
| 产品名称 | 16P 3M快速接头 传感器中继模块 |
| 极数 (连接点数) | 16P (poles) |
| 适合用途 | 适用于传感器与PLC中继讯号转板，对应3M Mini-Clamp型式连接器 |
| LED 指示灯 | 无 |

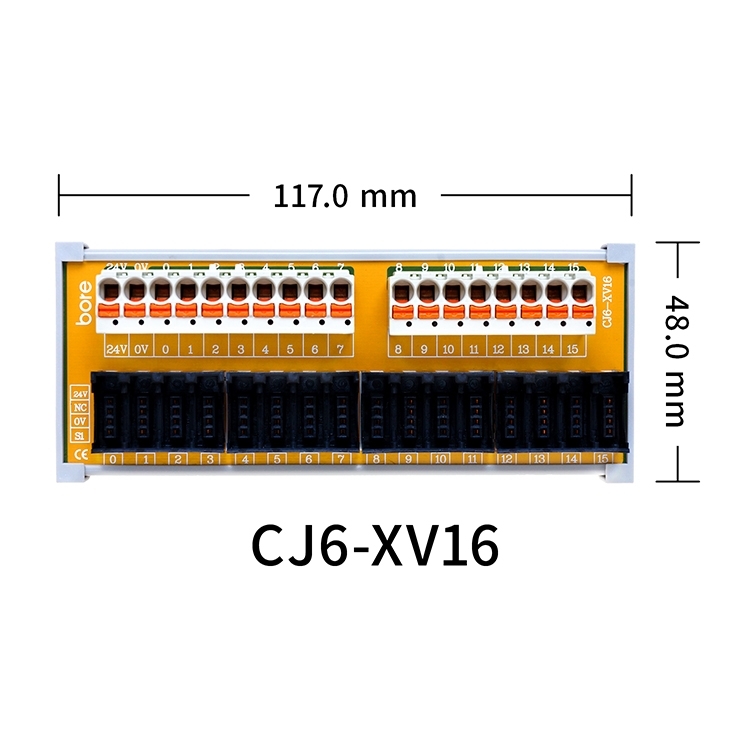

| 模组尺寸 | L117.0 X W48.0 X H42.4 mm |
| 端子台品牌 | WAGO |
| 端子台型式 | 5.0mm 直插弹片式端子台 |
| 连接器型式 | 3M 快速接头 |
| 连接器数量 | 1个 |
| 模组底座款式 | 锁铝轨 |
| 技术规格 | |
| 性能 | |
| 额定电压(V) | AC - 125V ~ DC - 30V |
| 额定电流 (mA) | 3A |
| 耐电压 | AC - 500V 1分钟 |
| 绝缘电阻 (Ω) | 100 MΩ 以上 |
| 适用线径 | 12~28 AWG |
| 材质资料 | |
| 模组材质 | 塑料本体、 PCB板 (FR-4 玻璃纤维) |
| 重量 (g) | 约 44.5 g |
| 商业资料 | |
| 海关税则号码 | 8517.62.00.00-5 |
| 产地 | 台湾 Taiwan (R.O.C) |
| 安装方式 | |
| 连接器 | 一对一连接 (连接器与端子台对接) |
| 模组 | DIN-35mm 标准导轨式安装 |
| 认证 | |
| 国际认证 | CE、FCC、RoHS |
