OMRON 欧姆龙继电器

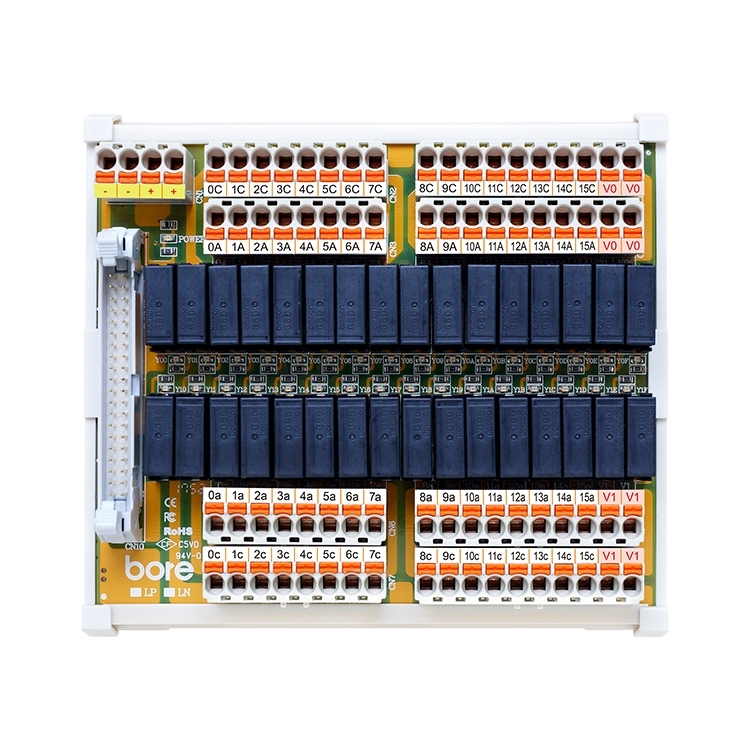

G6D-OR32VMY-LP

24VDC 32点欧姆龙小型继电器模组
采用 WAGO 5.0mm Push-in 式端子、轻松配线
洸洋KOYO PLC 控制器品牌专用
NPN 输入型式
插拔式继电器、轻松更换、维护方便
DIN-35mm 铝轨式安装设计
轻量精小适用在各种应用上
3D档案请联系业务窗口

请选择产品型号

加入询问

采用 OMRON G6D-1A-ASI-DC24 系列继电器(1a接点)，长度仅有65mm、高度125mm，整体模组体积缩小50%，更小、更省空间
对应高密度安装、面积减少约45%
用于PC(可程式控制器)、温控器等输出用途的小型功率继电器
整体模组更轻量，业界最小等级的薄型设计，简单配线、快速串连、更换方便
轻、薄、短、小的精小尺寸，多款系列搭配不同款式端子台选择应用
单一接点、耗电量小、碳排减少
相容性高、运用多元、满足您所有应用的需求

规格	规格内容
一般规格
继电器类别	小型功率继电器
产品名称	32点 OMRON 继电器模块
对应 PLC 品牌	洸洋 KOYO
适合用途	控制设备输出用
极性	NPN
模组数	32

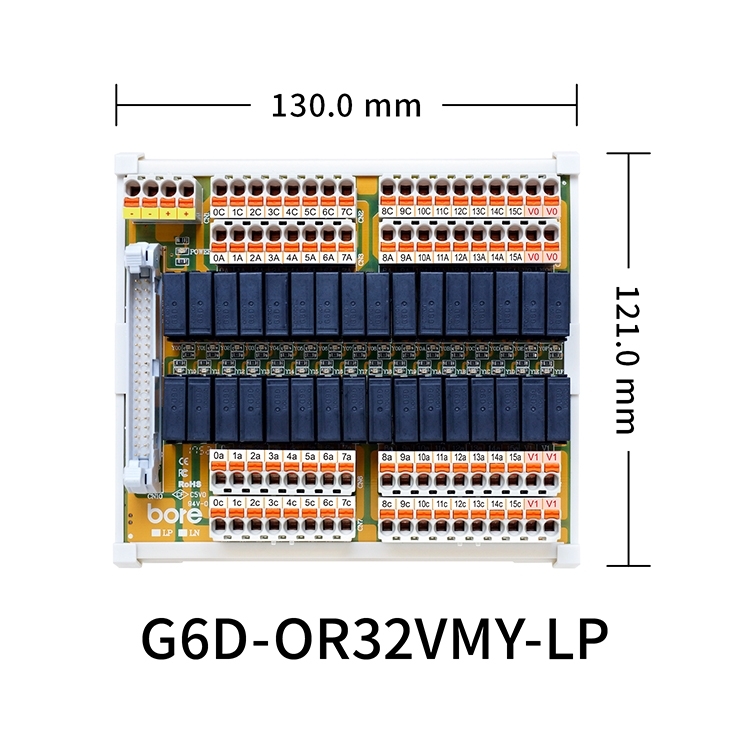

模组尺寸	L130.0 X W121.0 X H52.7 mm
继电器品牌	OMRON
继电器型号	G6D-1A-ASI-DC24
接点类型和构成	1a (SPST-NO)
接点极数	1极 (1 pole)
继电器保护构造	塑料密封型
端子台品牌	WAGO
端子台型式	5.0mm 直插弹片式端子台
适用线径	12~28 AWG
连接器型式	40-PIN IDC 牛角连接器
接点保护应用型式	P 极性快速恢复二极管 (LP)
LED 电源指示灯	有 (绿色)
LED 动作指示灯	有 (红色)
模组底座款式	锁铝轨
技术规格
性能
额定电压(V)	DC 24V
额定电流 (mA)	8.3 mA
额定总电流 (mA)	265.6 mA
线圈电阻(Ω)	2,880 Ω
动作电压	70% 以下
复位电压	10% 以上
最大容许电压 (V)	160% (at 23℃)
消耗功率 (mW)	约 6.4 W
接点额定负载	AC - 250V : 5A / DC - 30V : 5A
接点通电电流	5A
接点电压最大值	AC - 250V / DC - 30V
接点电流最大值	5A
接触电阻 * 1	100 mΩ以下
动作时间	10 ms 以下
复位时间	5 ms 以下
机械性使用寿命	2,000 万次以上 (开闗频率 : 18, 000 次 / 小时
电气性使用寿命	7万次以上 (电阻性负载 AC-250V : 5A / DC - 30V : 5A ) (最大开关频率 1,800 次 / 小时) 30万次以上 (电阻性负载 AC-250V : 2A / DC-30V : 2A ) ( 最大开关频率 1,800 次 / 小时)
绝缘阻抗 * 2	1,000 MΩ以上
耐电压 (线圈与接点间)	AC 3,000V 50 / 60 Hz 1 分钟
耐电压 (同极接点间)	AC 750V 50 / 60 Hz 1 分钟
耐冲击电压 (线圈与接点间)	6kV (1.2×50μs)
振动 (耐久性)	10~55~10Hz 单振幅 0.75mm (双振幅 1.5mm)
振动 (误动作)	10~55~10Hz 单振幅 0.75mm (双振幅 1.5mm)
冲击 (耐久性)	1,000m/s 2
冲击 (误动作)	100m/s 2
材质资料	Ag合金 (无Cd材料)
接点材质	Ag合金 (无Cd材料)
重量 (g)	约 378g
商业资料
海关税则号码	8536.41.00.00-8
产地	台湾 Taiwan (R.O.C)
环境条件
使用环境温度	-25~+70℃ (无结冰、无凝露)
使用环境湿度	5~85% RH
安装方式
继电器	插拔式
模组	DIN-35mm 标准导轨式安装
认证
国际认证	CE、FCC、RoHS

控制器厂牌	系列	型号
