IDC / MIL 牛角連接器

CJ1-DXYH40MVA

請選擇產品型號

加入詢問

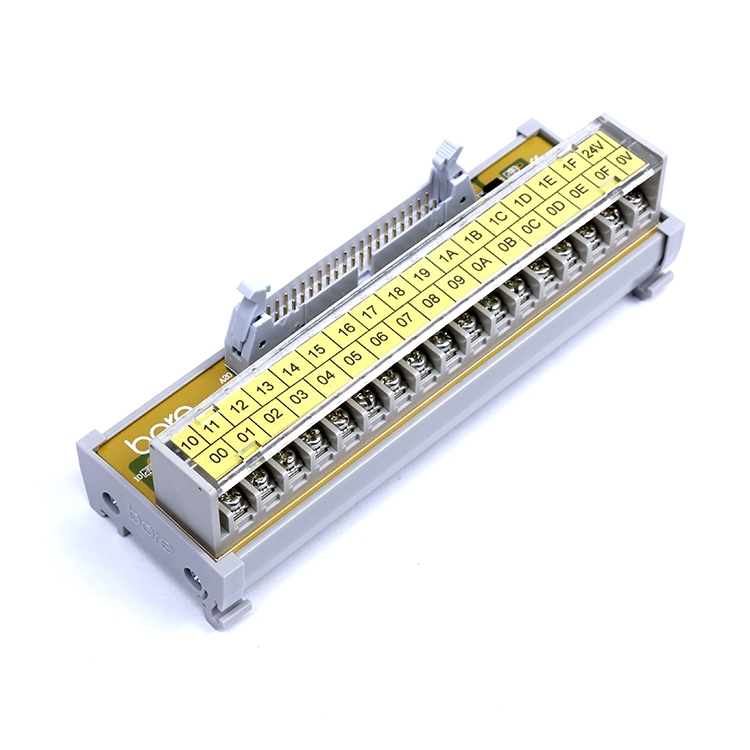

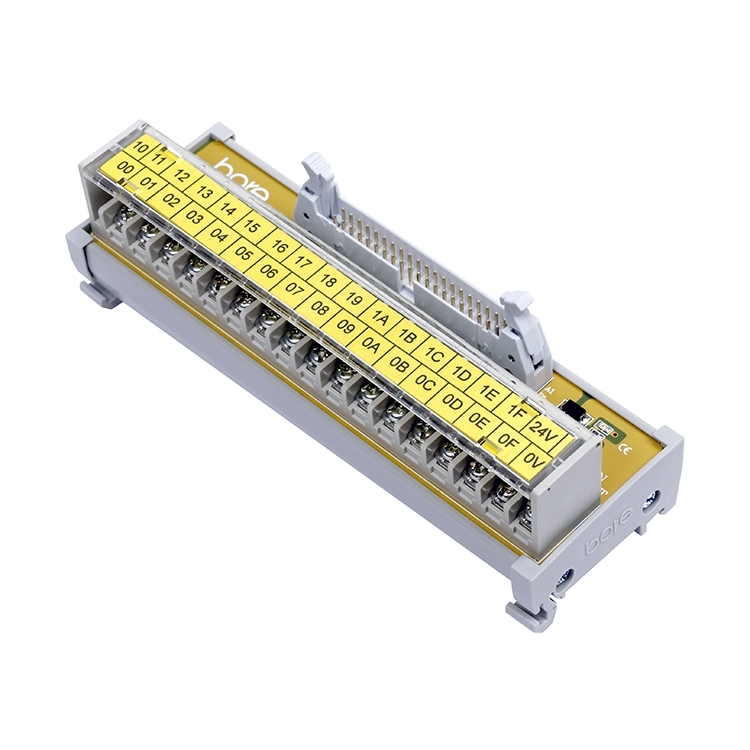

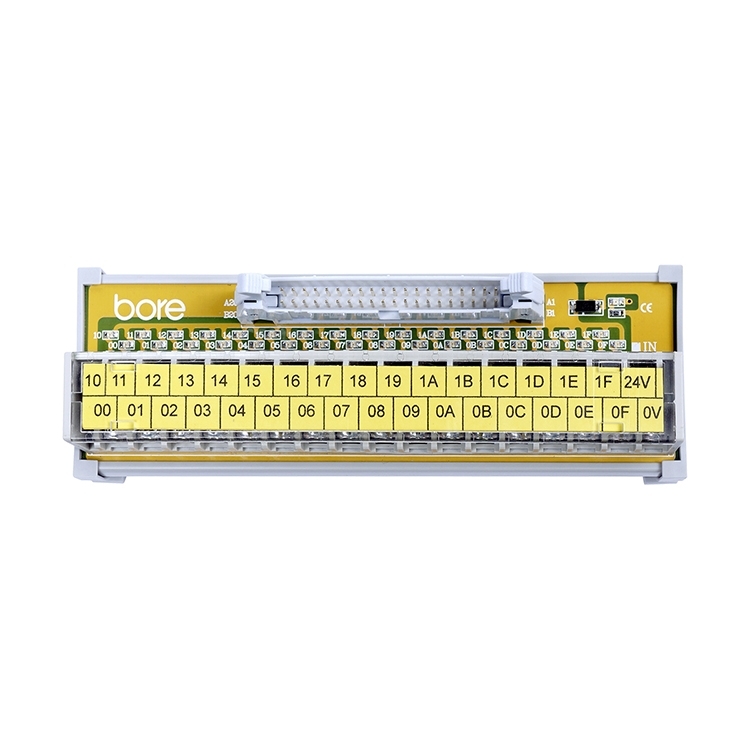

40點牛角接頭轉接 7.62mm 日規端子台
可對應市面上所有帶 40P IDC/MIL 牛角插頭的 PLC 連接
採用鎖螺絲式接線端子，壓線牢固、不易鬆脫、更可靠穩固
工業級 I/O 訊號中繼模組，標準連接介面可以在各類型 PLC 及 CNC 數控開發板上彈性擴充
附 LED 指示燈顯示，每個訊號均帶有 LED 狀態指示，使用者一目瞭然，使配線工作變得更輕鬆
採用鍍金 IDC 牛角接頭，導電性強，接觸更好，減少損耗，信號更穩定
可安裝在標準 35mm 的 DIN 導軌上
針對 ALLEN BRADLEY PLC 控制器，開發其 I/O 介面專用模組，只需一條連接線連接，便可提供信號轉接功能，大幅節省配電盤體積與簡化配線，便於安裝與維修
I/O 腳位重新編排，配線更加簡單，清楚
提供不同接口間的轉接與訊號分配功能，接口均使用符合工業規範標準的連接器，並滿足不同級數間的多點使用要求，最大可實現 100 點通道分配，能彈性的滿足現場選擇

規格	規格內容
一般規格
產品名稱	40P IDC牛角接頭 ALLEN BRADLEY專用訊號中繼模組
極數 (連接點數)	40P (poles)
對應 PLC、伺服器品牌	ALLEN BRADLEY
極性 (PLC 輸出極性)	NPN
適合用途	適用於中大型 PLC 輸出模組外接訊號轉板、控制設備輸出
LED 指示燈	有

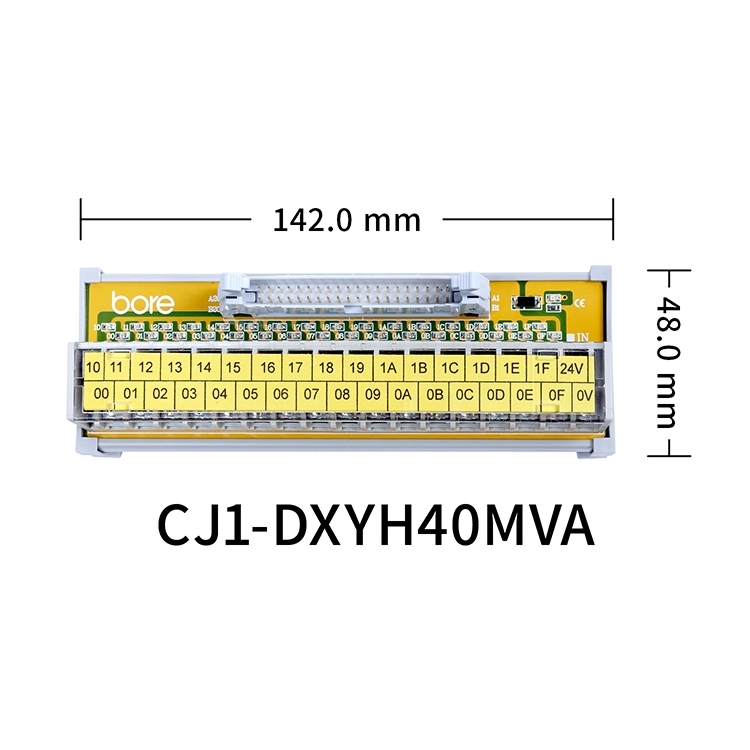

模組尺寸	L142.0 X W48.0 X H52.7 mm
端子台品牌	DECA
端子台型式	7.62mm 日規端子台
連接器型式	40-PIN IDC 牛角連接器
連接器數量	1個
接點保護應用型式	無
模組底座款式	鎖鋁軌
技術規格
性能
額定電壓(V)	AC - 125V ~ DC - 30V
額定電流 (mA)	1A
耐電壓	AC - 500V 1分鐘
絕緣電阻 (Ω)	100 MΩ
適用線徑	16~25 AWG
材質資料
模組材質	塑膠本體、 PCB板 (FR-4 玻璃纖維)
重量 (g)	150.4 g
商業資料
海關稅則號碼	8517.62.00.00-5
產地	台灣 Taiwan (R.O.C)
安裝方式
連接器	一對一連接 (連接器與端子台對接)
模組	DIN-35mm 標準導軌式安裝
認證
國際認證	CE、FCC、RoHS
