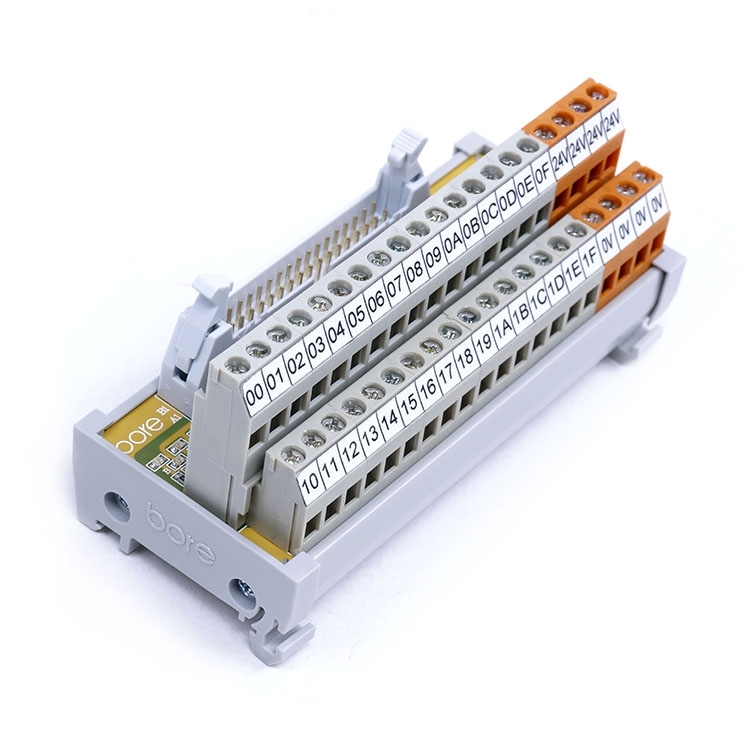

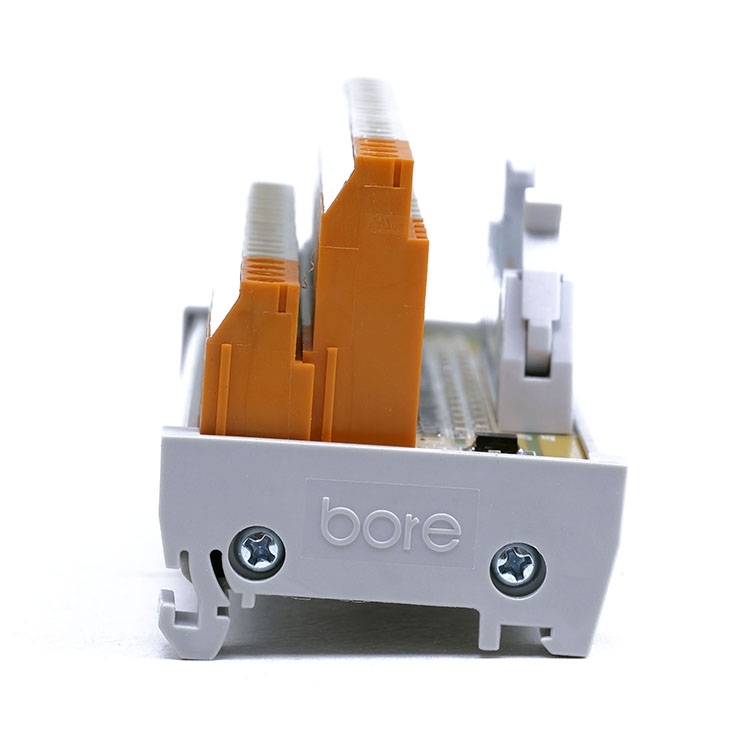

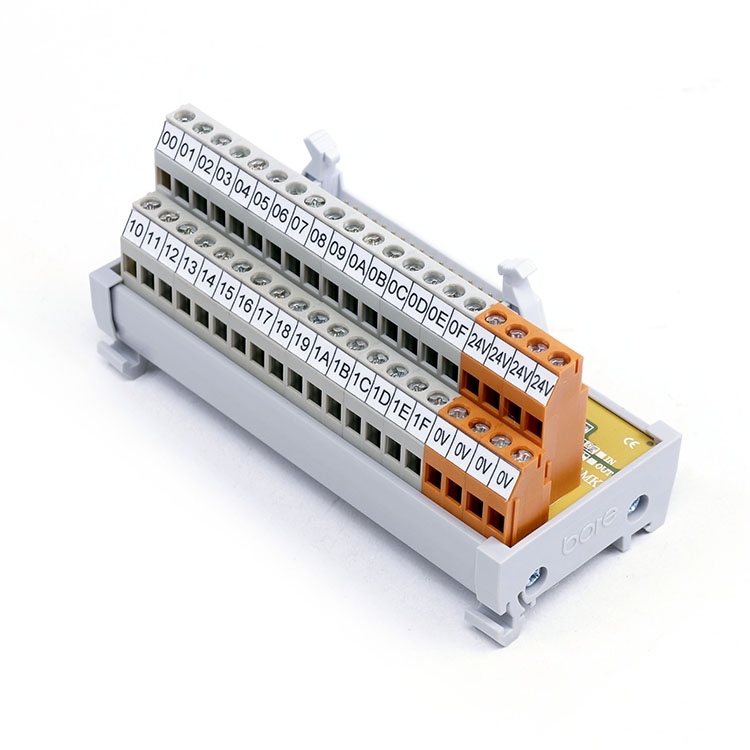

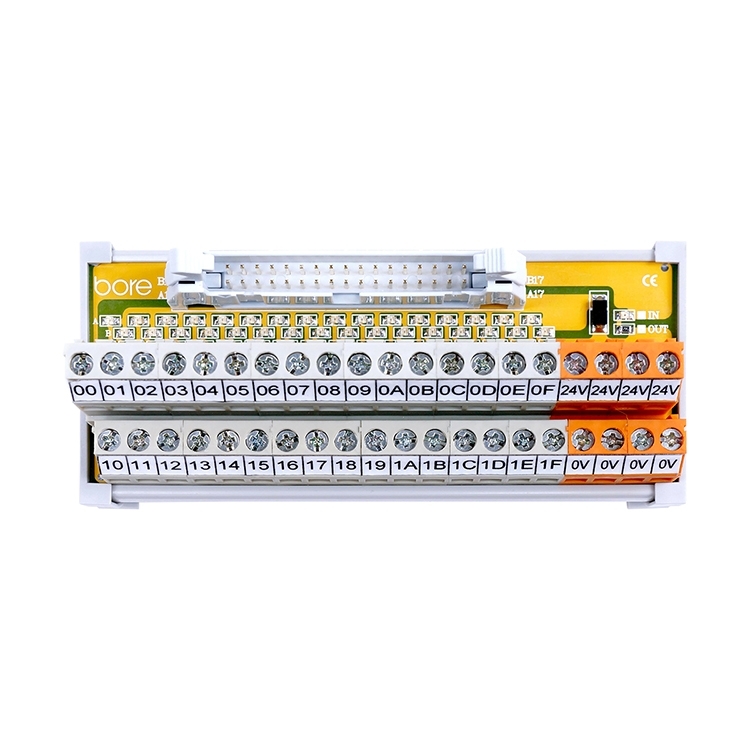

- CJ1-DXO34MK
- 34点牛角接头转接 5.0mm 欧规端子台
- 可对应市面上所有带 34P IDC/MIL 牛角插头的 PLC 连接
- 采用锁螺丝式接线端子， 压线牢固、不易松脱、更可靠稳固
- 工业级 I/O 讯号中继模组，标准连接介面可以在各类型 PLC 及 CNC 数控开发板上弹性扩充
- 附 LED 指示灯显示，每个讯号均带有 LED 状态指示，使用者一目了然， 使配线工作变得更轻松
- 采用镀金 IDC 牛角接头，导电性强，接触更好，减少损耗，信号更稳定
- 可安装在标准 35mm 的 DIN 导轨上
- 针对基恩斯 KEYENCE PLC 控制器，开发其 I/O 介面专用模组，只需一条连接线连接，便可提供信号转接功能，大幅节省配电盘体积与简化配线，便于安装与维修
- I/O 脚位重新编排，配线更加简单，清楚
- 提供不同接口间的转接与讯号分配功能，接口均使用符合工业规范标准的连接器，并满足不同级数间的多点使用要求，最大可实现 100 点通道分配，能弹性的满足现场选择
| 規格 | 規格內容 |
|---|---|
| 一般規格 | |
| 產品名稱 | 34P IDC牛角接頭 基恩斯專用訊號中繼模組 |
| 極數 (連接點數) | 34P (poles) |
| 對應 PLC、伺服器品牌 | 基恩斯 KEYENCE |
| 極性 (PLC 輸出極性) | NPN |
| 適合用途 | 適用於中大型 PLC 輸出模組外接訊號轉板、控制設備輸出 |
| LED 指示燈 | 有 |

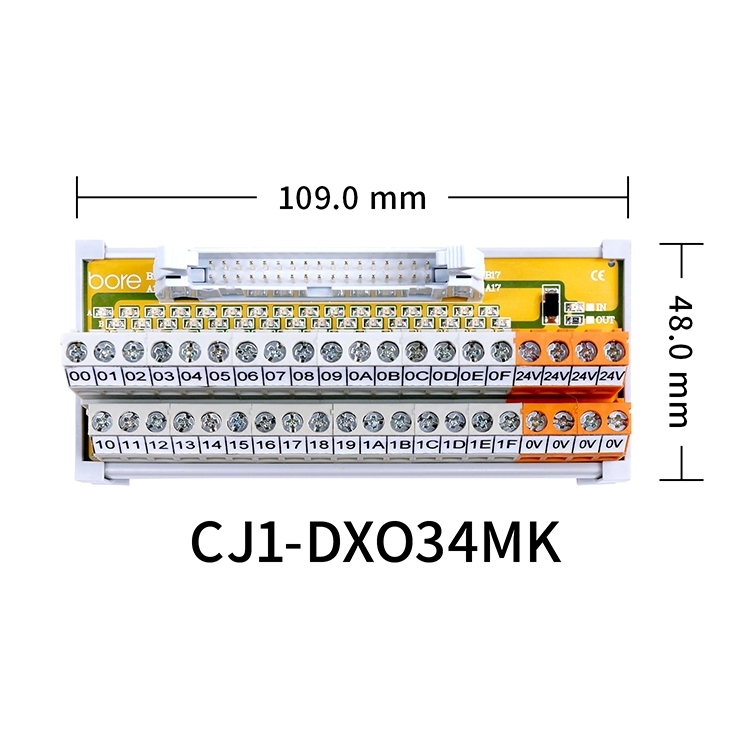

| 模組尺寸 | L109.0 X W48.0 X H57.9 mm |
| 端子台品牌 | DECA |
| 端子台型式 | 5.0mm 歐規端子台(雙排，上A下B) |
| 連接器型式 | 34-PIN IDC 牛角連接器 |
| 連接器數量 | 1個 |
| 接點保護應用型式 | 無 |
| 模組底座款式 | 鎖鋁軌 |
| 技術規格 | |
| 性能 | |
| 額定電壓(V) | AC - 125V ~ DC - 30V |
| 額定電流 (mA) | 1A |
| 耐電壓 | AC - 500V 1分鐘 |
| 絕緣電阻 (Ω) | 100 MΩ |
| 適用線徑 | 12~28 AWG |
| 材質資料 | |
| 模組材質 | 塑膠本體、 PCB板 (FR-4 玻璃纖維) |
| 重量 (g) | 91.7 g |
| 商業資料 | |
| 海關稅則號碼 | 8517.62.00.00-5 |
| 產地 | 台灣 Taiwan (R.O.C) |
| 安裝方式 | |
| 連接器 | 一對一連接 (連接器與端子台對接) |
| 模組 | DIN-35mm 標準導軌式安裝 |
| 認證 | |
| 國際認證 | CE、FCC、RoHS |
