繼電器模組

MSBS-OR16V-JSP

16點繼電器模組
滿足多點控制需求
具有SPDT的接點配置
配備 LED 指示燈
採用5.0mm直插式歐規端子台
便於快速接線
應用於遠端 I/O 控制模組 FCUA-DX121

請選擇產品型號

加入詢問

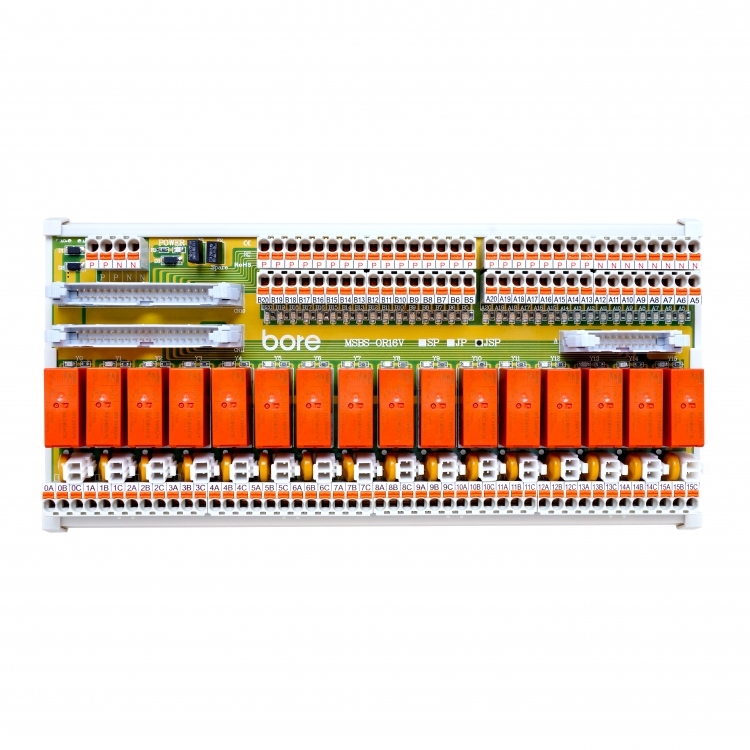

產品簡介：MSBS-OR16V-JSP
MSBS-OR16V-JSP 是一款 16點繼電器輸出模組，專為工業自動化應用設計，具備高負載能力和穩定性能。該產品支持 AC 250V/16A 和 DC 30V/16A 輸出，適用於多點控制及高電流需求的環境，為工業系統提供高效的控制解決方案。

產品特點與優勢：
16點輸出設計

提供16個獨立的輸出點，滿足多點控制需求，適合各類工業應用。

高負載輸出能力

支援 AC 250V/16A 和 DC 30V/16A 的高負載輸出，適用於需要高電流控制的設備。

LED狀態指示燈

配備紅色與綠色LED燈，分別顯示繼電器的運行狀態，有助於即時識別設備狀況。

高耐用性

繼電器的機械壽命達 1,000萬次，電氣壽命達 10萬次，適合長期穩定運行。

標準化安裝

支援 50mm標準軌道安裝，安裝過程簡便，方便快速部署於現有系統中。

可靠的電氣隔離

提供基本的電氣隔離功能，有助於提高系統的安全性與穩定性。

結構與設計：

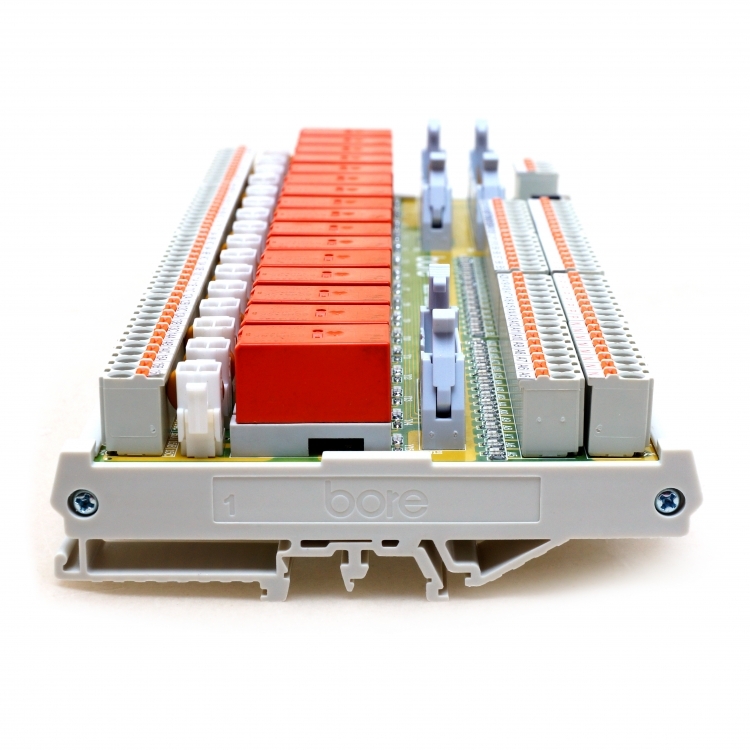

50mm標準軌道安裝

採用標準的50mm軌道安裝方式，便於快速安裝，並適用於大多數工業控制櫃。

簡易接線設計

提供方便的接線端子，快速接入現場設備，降低接線錯誤風險。

耐用外殼

外殼設計堅固，能夠適應工業環境中的高溫、濕氣及其他嚴苛條件。

應用場景：
MSBS-OR16V-JSP 模組適用於以下領域：

工業自動化系統

用於多點控制與高電流輸出的應用場景。

PLC控制系統

提供可靠的繼電器輸出功能，廣泛應用於PLC系統的控制需求。

機電設備與過載保護

適用於機電設備的負載保護與開關控制，保障系統安全。

使用優勢：

高可靠性與穩定性

產品設計經過精密計算，保證長期穩定運行，適合高負載及高要求環境。

簡便安裝與維護

支援標準軌道安裝，並設有LED指示燈，便於安裝與後期維護。

長期使用性能

採用高耐用性材料與元件，確保長期使用中表現穩定。

總結：
MSBS-OR16V-JSP 16點繼電器輸出模組，具有高負載能力、穩定性及長壽命設計，適用於多種工業自動化控制系統。其標準化安裝方式、簡便的接線設計和高可靠性，能夠在長期運行中提供穩定的控制功能，滿足各種工業環境中的需求。

規格	規格內容
端子台型式	5.0mm 直插彈片式端子台
繼電器型號	OMRON G2R-1-E-DC24
接點類型和構成	1c ( SPDT )
極性	PNP
線圈電流	348.8 mA
I / O 點數	32IN / 32OUT

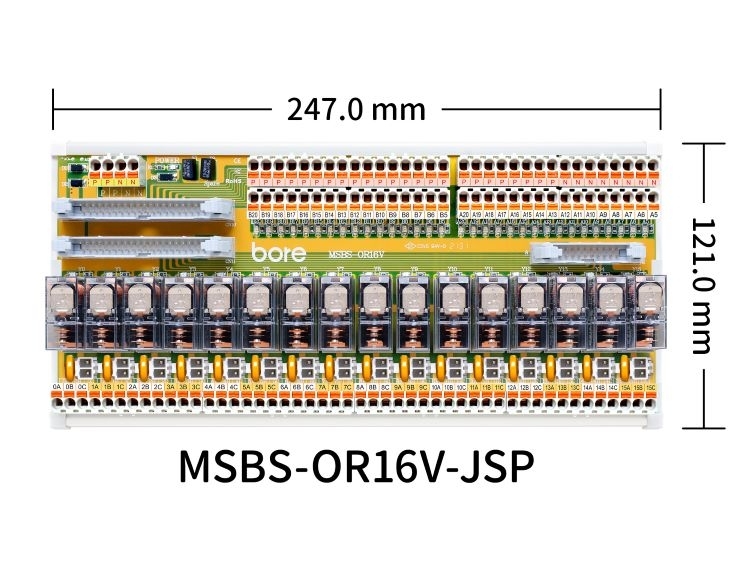

模組尺寸	L 247.0 x W 121.0 x H 62.0 mm
LED 電源指示燈	綠光
LED 動作指示燈	紅光
輸入額定電壓 (V)	DC - 24V
電阻性負載	AC - 250V : 16A / DC - 30V : 16A
電感性負載	AC - 250V : 8A / DC - 30V : 8A
接點電流最大值	16A
耐電壓	AC - 5000V ; 50 / 60Hz ; 1分鐘 (線圈與接點間) / AC - 1000V ; 50 / 60Hz ; 1分鐘 (同極接點間)
機械性使用壽命	AC - 1000萬次以上 / DC - 2000萬次以上 (開關頻率18,000 次 / 小時)
電氣性使用壽命	10 萬次以上 (額定負載) (開關頻率1,800 次 / 小時)
