- TR-OK04V-LP5M
產品簡介：

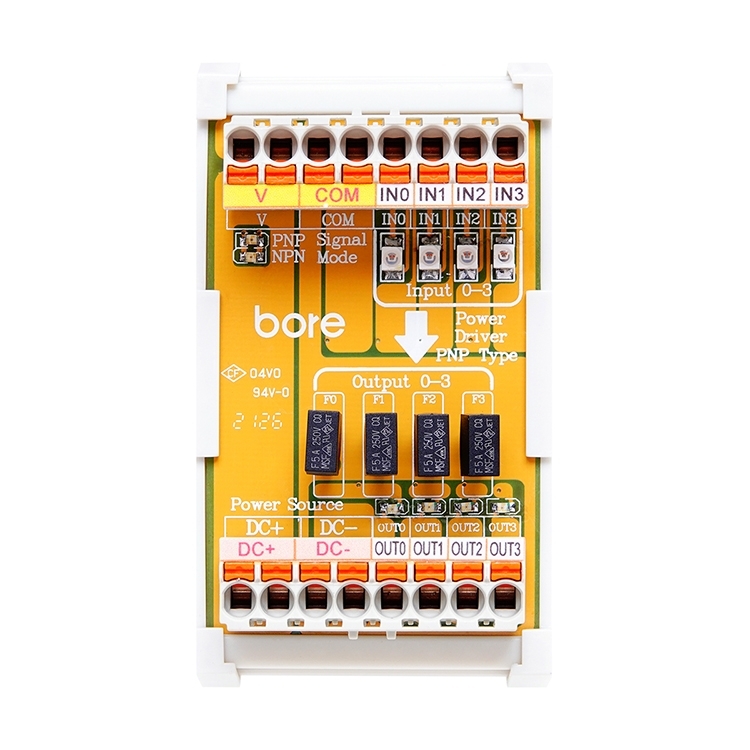

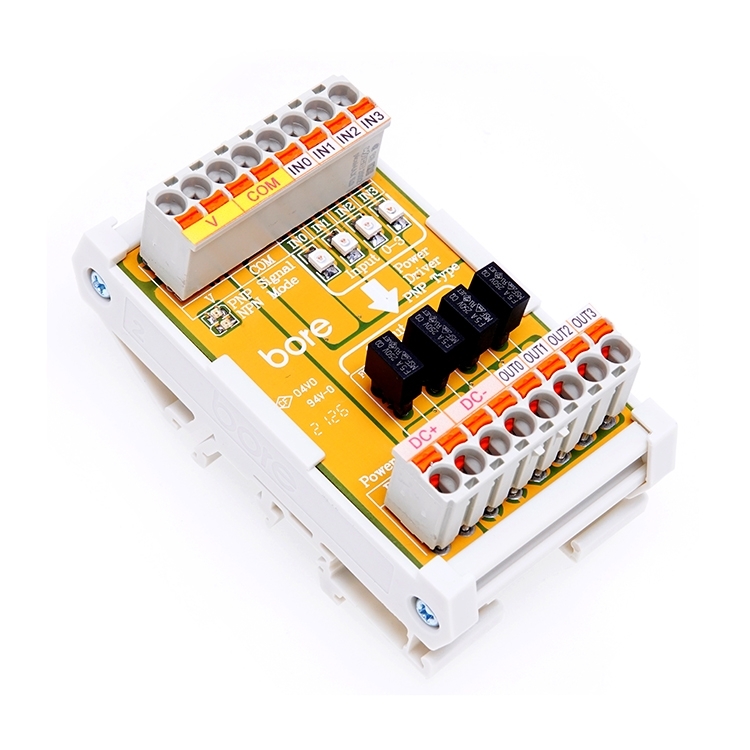

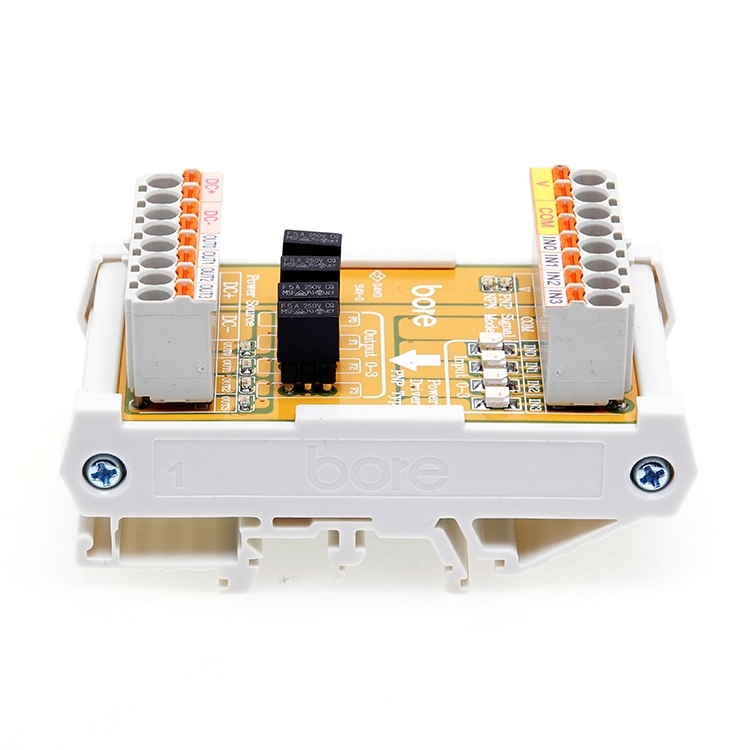

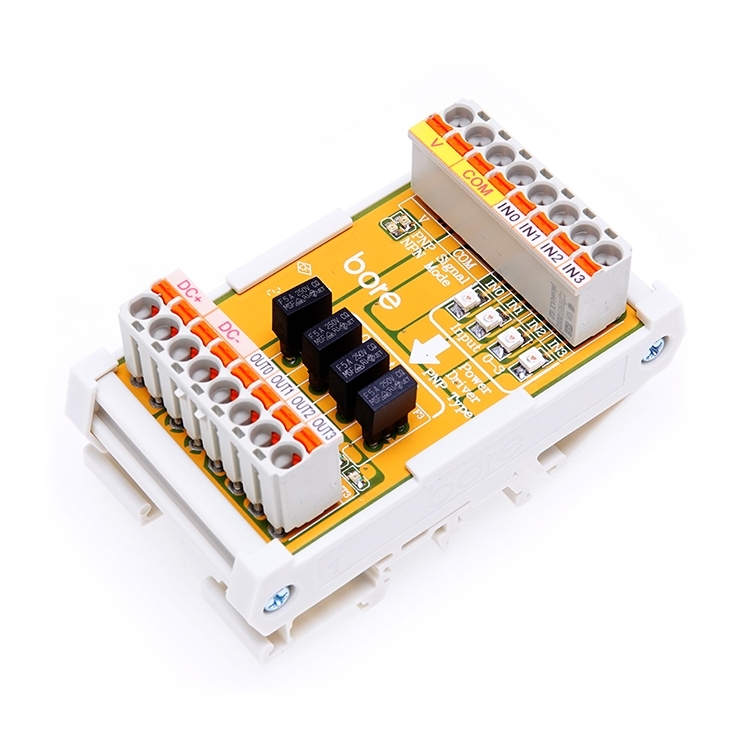

TR-OK□V-LP5M 系列是一款設計緊湊、性能優異的固態繼電器模組，採用 PUSH-IN 直插彈片式接線方式，安裝簡單快捷。內建飛輪二極體和快速保險絲，有效提供短路和過載保護，提升系統安全性。
產品特點與優勢：
結構與設計：
應用場景：
TR-OK□V-LP5M 系列適用於多種需要高效電路保護和穩定輸出的應用場景，包括：
使用優勢：
總結：
TR-OK□V-LP5M 系列固態繼電器模組具備高效短路與過載保護，結構小巧，並採用便捷的 PUSH-IN 直插式設計，非常適合工業自動化、機械控制等應用。該系列模組以其高可靠性和低維護成本，成為各類控制系統中的優選解決方案。
TR-OK□V-LP5M 系列是一款設計緊湊、性能優異的固態繼電器模組，採用 PUSH-IN 直插彈片式接線方式，安裝簡單快捷。內建飛輪二極體和快速保險絲，有效提供短路和過載保護，提升系統安全性。
產品特點與優勢：
- 飛輪二極體設置於 PCB 板背面：吸收感應電壓，保護系統元件免受損害，並且 PCB 背面設計使模組結構更緊湊。
- 快速保險絲：過載或短路時能迅速切斷電流，提供快速響應的保護，確保設備安全運行。
- 短路與過載保護功能：內建檢測機制，能及時中斷異常電流，保護系統設備免受損害。
結構與設計：
- PCB 背面設置飛輪二極體：有效節省安裝空間，同時保持高效的電路保護功能。

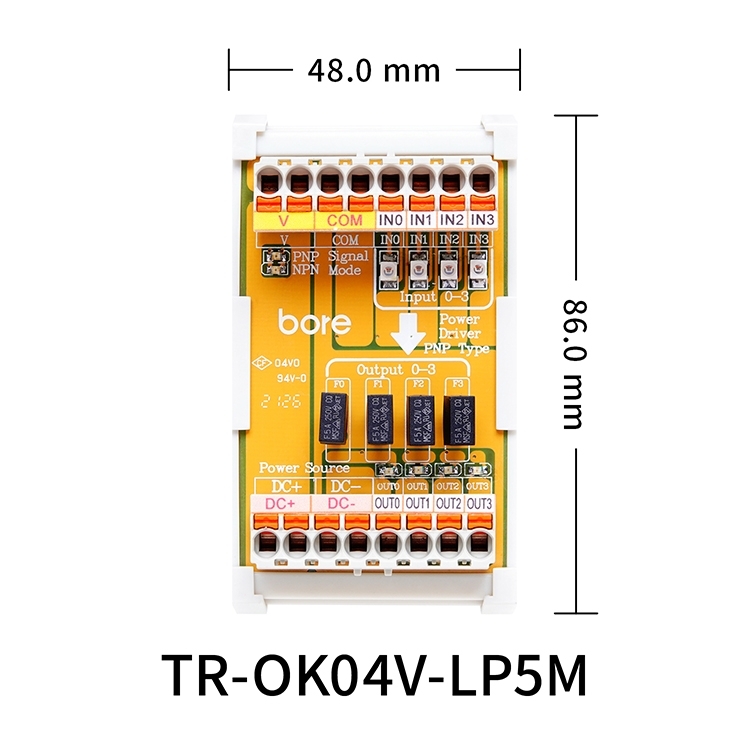

- 小型化設計：模組尺寸緊湊，適合安裝在空間受限的設備中，實現最佳的空間利用。
應用場景：
TR-OK□V-LP5M 系列適用於多種需要高效電路保護和穩定輸出的應用場景，包括：
- 工業自動化設備
- 機械控制系統（如輸送帶、機械手臂）
- 電力系統保護與電源管理
- 智能家電與電子設備
使用優勢：
- 快速安裝：PUSH-IN 直插彈片式設計，安裝過程簡便，無需工具即可完成接線，提升施工效率。
- 高安全性：內建快速保險絲與飛輪二極體，可有效防止電氣故障導致設備損壞，提高系統可靠性。
- 低維護成本：短路和過載保護功能降低維護頻率，提升設備長期穩定性，減少停機時間。
總結：
TR-OK□V-LP5M 系列固態繼電器模組具備高效短路與過載保護，結構小巧，並採用便捷的 PUSH-IN 直插式設計，非常適合工業自動化、機械控制等應用。該系列模組以其高可靠性和低維護成本，成為各類控制系統中的優選解決方案。
| 規格 | 規格內容 |
|---|---|
| 端子台型式 | 5.0mm直插彈片式端子台 |
| 接點類型和構成 | 1a ( SPST ) |
| LED 電源指示燈 | 綠光 |
| LED 動作指示燈 | 紅光 |
| 接點電壓最大值 | DC - 30V |
| 耐電壓 | 2,000V (1分鐘) |
| 接點保護應用型式 | P極性飛輪二極體( LP5M ) |
| 電阻性負載 | DC - 24V : 5A |
| 電感性負載 | DC - 24V : 5A |
| 極性 | NPN/PNP |
| 保險絲種類 | 5A快速保險絲 |
| 接點極數 | 1 pole |
| 接點電流最大值 | 5A |
| 輸入額定電壓 (V) | DC - 24V |
| 輸入額定電流 | 4 mA |
| 機械性使用壽命 | 無限制 |
| 電氣性使用壽命 | 無限制 |
