產品簡介：

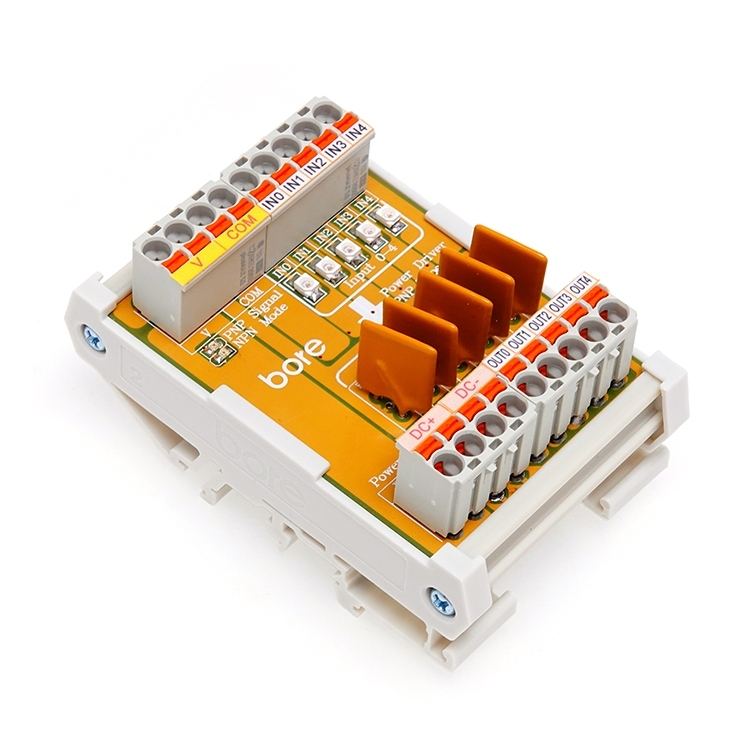

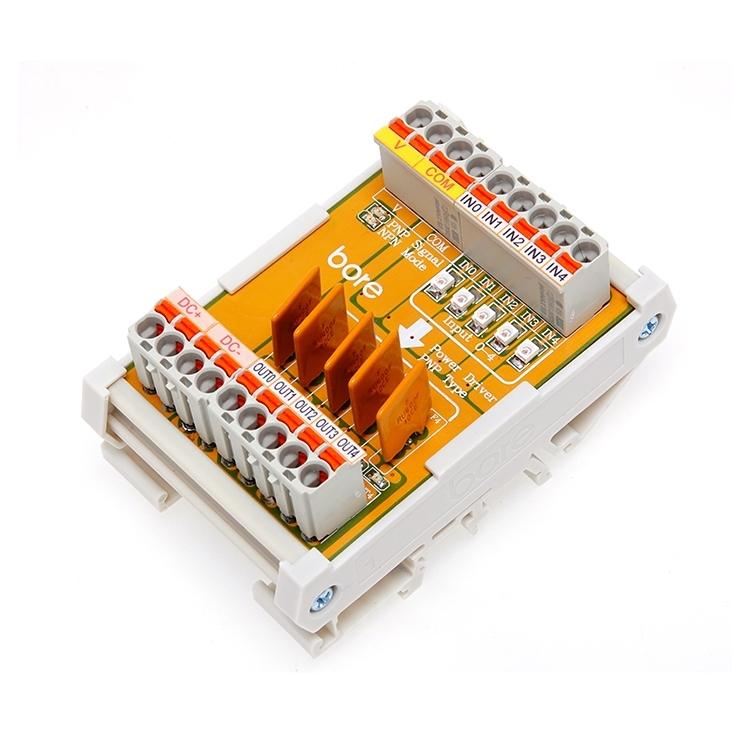

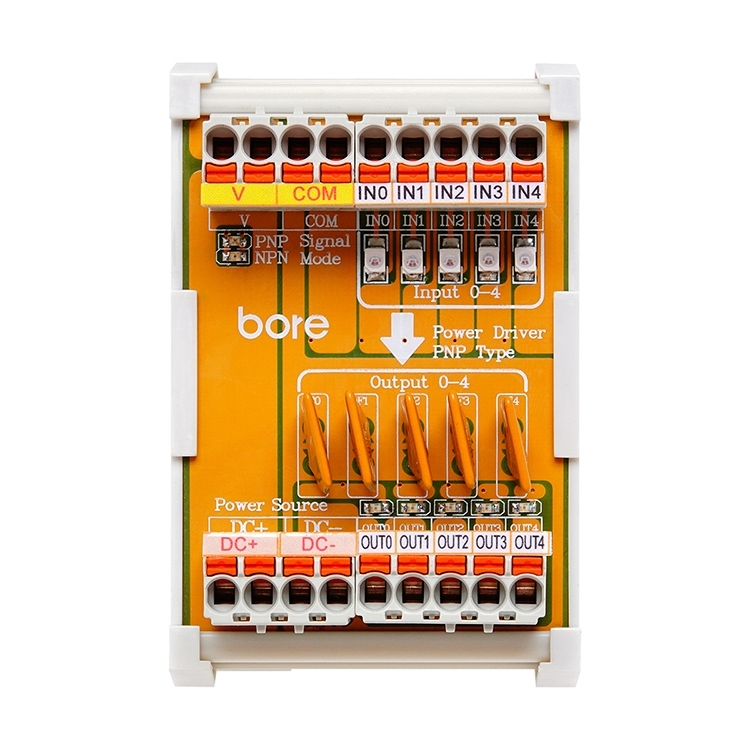

這是一款專為現代電子設備設計的固態繼電器模組，採用 PUSH-IN 直插彈片式接線方式，安裝方便且可靠，特別適用於自動化設備和工業控制系統。
產品特點與優勢：
結構與設計：
應用場景：
該系列固態繼電器模組適合各種需要精密控制與穩定輸出的應用，例如：
使用優勢：
總結：
TR-OK□V-LP5 系列固態繼電器模組以其高效、小型化設計和多重保護功能，成為工業控制領域的理想選擇。它在節省空間、提升安全性和可靠性方面表現突出，是現代工業自動化不可或缺的元件。
這是一款專為現代電子設備設計的固態繼電器模組，採用 PUSH-IN 直插彈片式接線方式，安裝方便且可靠，特別適用於自動化設備和工業控制系統。
產品特點與優勢：
- 內建飛輪二極體：有效吸收反向電壓，防止電路中的感應電流對其他元件造成損害，提高設備的使用壽命。

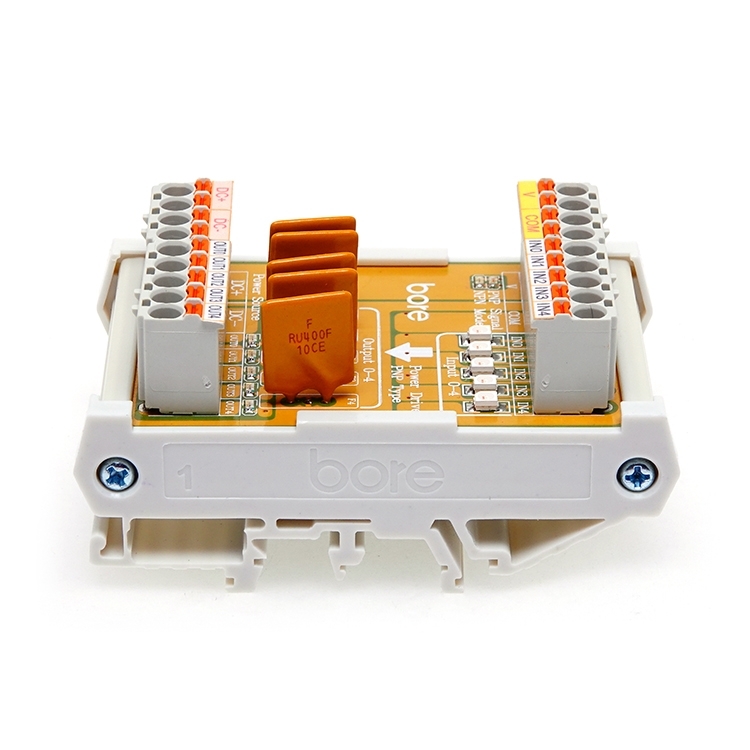

- 自複式保險絲：具備過載自恢復能力，當短路或過載解除後可自動恢復正常工作，無需手動更換，降低維護成本。
- 短路與過載保護：內部設計可自動偵測異常情況，提供短路和過載保護，確保設備運行安全。
結構與設計：
- PCB 板背面設計：二極體設置於 PCB 板的背面，使得整體結構更緊湊，節省空間且便於安裝。

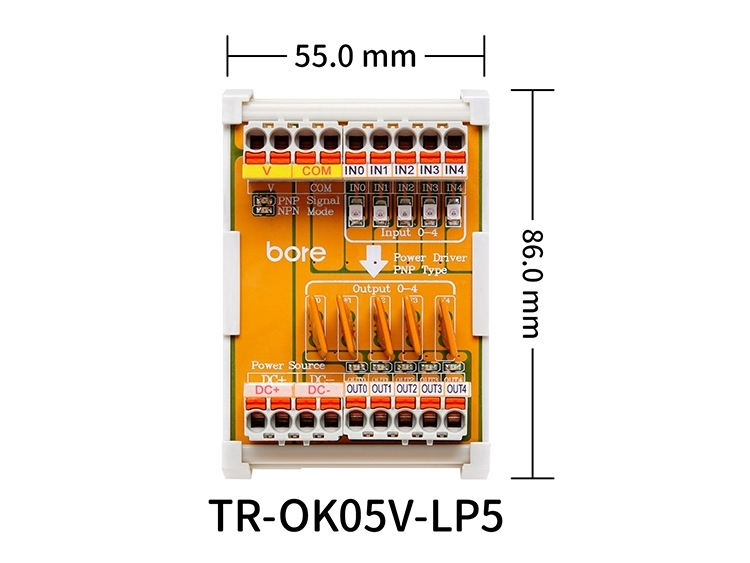

- 小型化設計：模組尺寸極小，可大幅減少安裝空間，適合於空間有限的設備內部，提升系統整體緊湊性。
應用場景：
該系列固態繼電器模組適合各種需要精密控制與穩定輸出的應用，例如：
- 工業自動化設備
- 機械臂與控制系統
- 智能家電與儀器儀表
- 電力設備與變頻器
使用優勢：
- 簡便安裝：PUSH-IN 直插彈片式接線，不需要專用工具，安裝效率大幅提升。
- 高可靠性：內建多重保護機制，有效防止過載、短路等電氣故障，保證系統穩定運行。
- 低維護成本：自複式保險絲減少了因更換元件帶來的維護工作，提高系統整體穩定性。
總結：
TR-OK□V-LP5 系列固態繼電器模組以其高效、小型化設計和多重保護功能，成為工業控制領域的理想選擇。它在節省空間、提升安全性和可靠性方面表現突出，是現代工業自動化不可或缺的元件。
| 規格 | 規格內容 |
|---|---|
| 端子台型式 | 5.0mm直插彈片式端子台 |
| 接點類型和構成 | 1a ( SPST ) |
| LED 電源指示燈 | 綠光 |
| LED 動作指示燈 | 紅光 |
| 接點電壓最大值 | DC - 30V |
| 耐電壓 | 2,000V (1分鐘) |
| 接點保護應用型式 | P極性飛輪二極體( LP5 ) |
| 電阻性負載 | DC - 24V : 5A |
| 電感性負載 | DC - 24V : 5A |
| 極性 | NPN/PNP |
| 保險絲種類 | 自複式保險絲 |
| 接點極數 | 1 pole |
| 接點電流最大值 | 5A |
| 輸入額定電壓 (V) | DC - 24V |
| 輸入額定電流 | 4 mA |
| 機械性使用壽命 | 無限制 |
| 電氣性使用壽命 | 無限制 |
