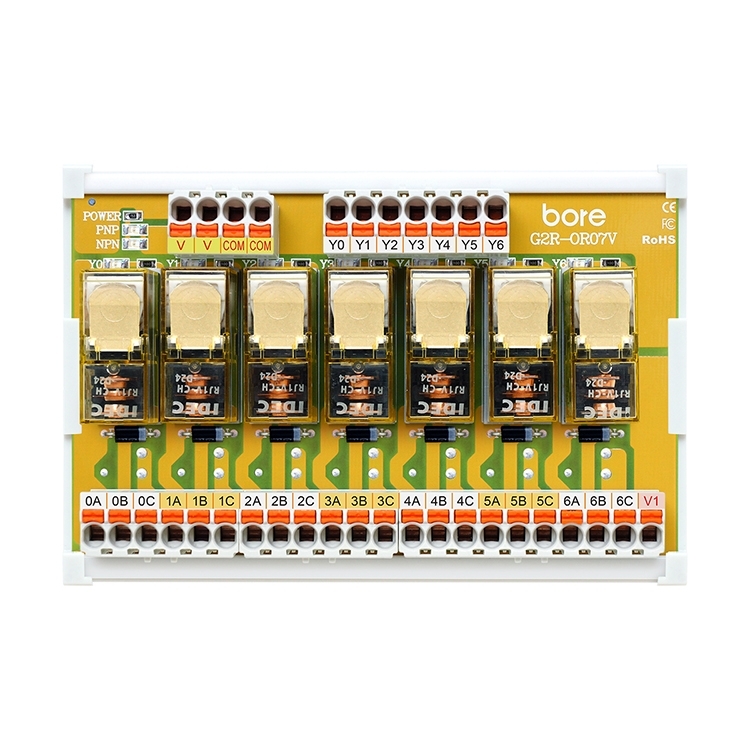

IDEC 和泉繼電器
G2R-OR07V-LN-ID
- 24VDC 7點和泉繼電器模組
- 採用 WAGO 5.0mm 直插彈片式端子、輕鬆配線
- 通用款、支援市面上各 PLC 控制器品牌
- NPN / PNP通用
- 插拔式繼電器 、 輕鬆更換 、 維護方便
- DIN-35mm 鋁軌式安裝設計
- 内置 LED 電源、動作雙指示燈
- 3D檔案請聯繫業務窗口
請選擇產品型號
- 控制端和被控制端都採用最新的 push-in 端子接線設計，簡化配線使用方便
- 採用原廠製造和泉繼電器，搭配鍍金底座抗氧化耐插拔，導電性能更好，使用壽命長
- 可插拔繼電器每路繼電器獨立，帶底座，可兼容其他品牌繼電器方便更換和維修
- 具有極佳安全設計，線圈和觸點之間的介電強度高達5000V，具10000V抗浪湧性
- 用於工業控制中輸入輸出觸點的 IO 擴展，可與 PLC 連接，擴展 PLC 的輸入及輸出端口
- PLC 與繼電器模組雙向快速連接，達到省時、省力、省配線
- 採用和泉RJ1V-CH-D24繼電器觸點量大通過電流可達16A
- 内建 N 極快速恢復二極體接點保護裝置
- 工業等級設計、抗干擾 、未來高擴充性
- 可快速安裝於標準 35mm 型導軌上
- 廣泛應用於各大製造產業、工具機、機械業、工業自動化等領域
- 接口設計人性化，所有接口均可通過接線端子直接連線引出，非常方便
| 規格 | 規格內容 |
|---|---|
| 一般規格 | |
| 繼電器類別 | 功率繼電器 |
| 產品名稱 | 7點 IDEC 繼電器模組 |
| 對應 PLC 品牌 | 通用款 |
| 適合用途 | 控制設備輸出用 |
| 極性 | NPN / PNP 兼容 |
| 模組數 | 7 |

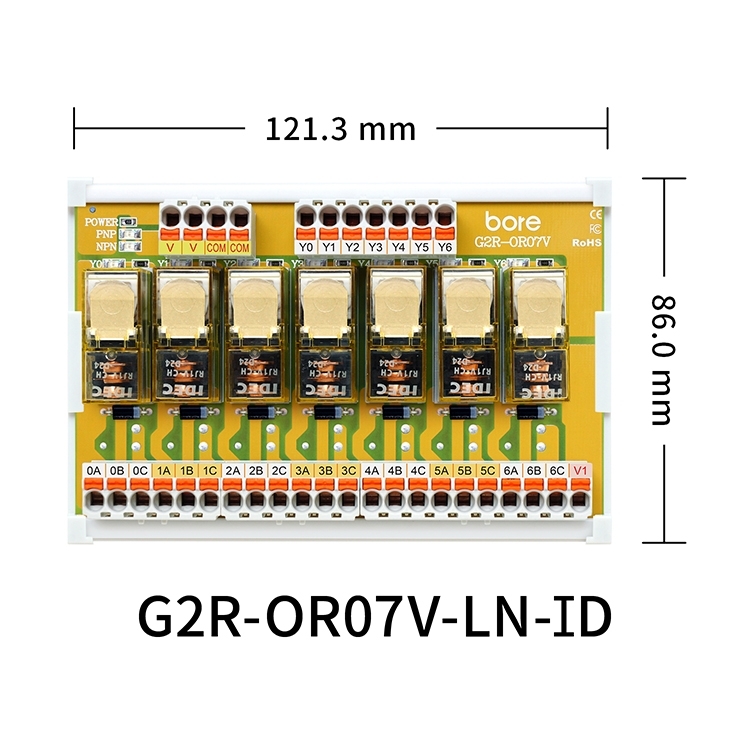

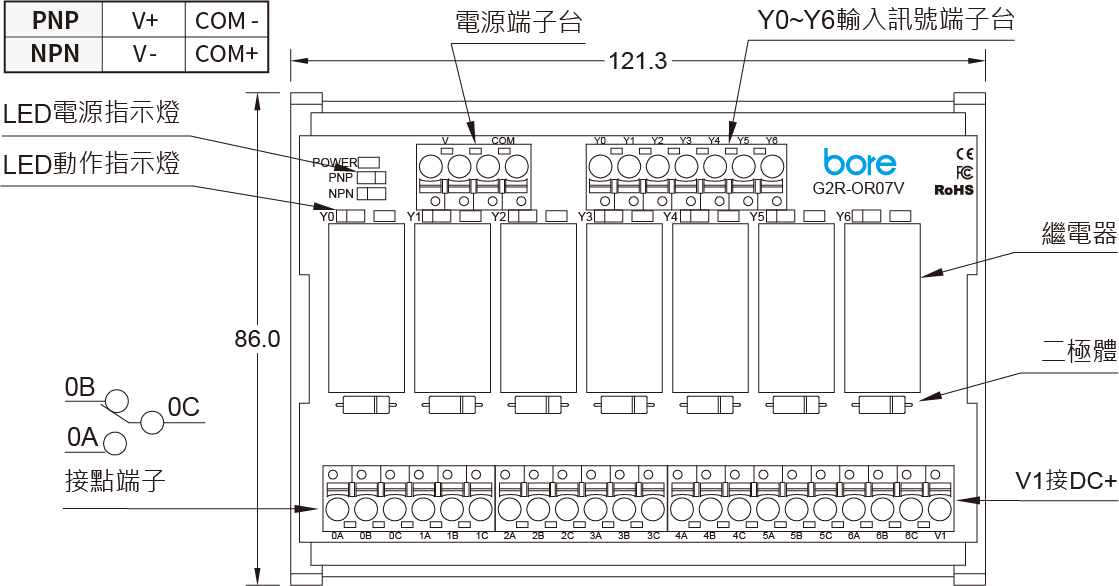

| 模組尺寸 | L121.3 X W86.0 H62.0 mm |
| 繼電器品牌 | IDEC |
| 繼電器型號 | RJ1V-CH-D24 |
| 接點類型和構成 | 1c (SPDT) |
| 接點極數 | 1極 (1 pole ) |
| 繼電器的機能 | 高容量型 |
| 繼電器保護構造 | 耐助焊劑型 |
| 端子台品牌 | WAGO |
| 端子台型式 | 5.0mm 直插彈片式端子台 |
| 適用線徑 | 12~28 AWG |
| 連接器型式 | 無 |
| 接點保護應用型式 | N 極性快速恢復二極體 (LN) |
| LED 電源指示燈 | 有 (綠色) |
| LED 動作指示燈 | 有 (紅色) |
| 模組底座款式 | 鎖鋁軌 |
| 技術規格 | |
| 性能 | |
| 額定電壓(V) | DC 24V |
| 額定電流 (mA) | 22.1 mA |
| 總電流 (mA) | 154.7 mA |
| 絕緣電阻 (Ω) | 1,080 Ω |
| 動作電壓 | 70% 以下 |
| 復位電壓 | 10% 以上 |
| 最大容許電壓 (V) | 170％(at 20℃) |
| 電阻性負載 | AC - 250V : 16A / DC - 30V : 16A |
| 電感性負載 | AC - 250V : 8A / DC - 30V : 8A |
| 接點電壓最大值 | AC – 250V / DC – 125V |
| 接點電流最大值 | 16A |
| 動作時間 | 15ms 以下 |
| 復位時間 | 10ms 以下 |
| 耐電壓 (線圈與接點間) | 5,000V AC · 1 分鐘 |
| 耐電壓 (同極接點間) | 1,000V AC · 1 分鐘 |
| 耐電壓 (異極接點間) | - |
| 振動 (耐久性) | 10~55Hz 單振幅0.75mm |
| 振動 (誤動作) | 10 ∼ 55Hz 單振幅0.75mm |
| 衝擊 (耐久性) | 1,000m/s2 |
| 衝擊 (誤動作) | NO 接點 : 200m/s2 NC 接點 : 100m/s2 |
| 材質資料 | |
| 接點材質 | 銀錫銦 |
| 重量 (g) | 約 280g |
| 商業資料 | |
| 海關稅則號碼 | 8536.41.00.00-8 |
| 產地 | 台灣 Taiwan (R.O.C) |
| 環境條件 | |
| 使用環境溫度 | -40~+70ºC （無結冰） |
| 使用環境濕度 | 5~85％ RH （無結露） |
| 安裝方式 | |
| 繼電器 | 插拔式 |
| 模組 | DIN-35mm 標準導軌式安裝 |
| 配件 | 附繼電器固定鈎 |
| 認證 | |
| 國際認證 | CE、FCC、RoHS |
