3.96 快插連接器
CJ7-XQB10P-SP-F

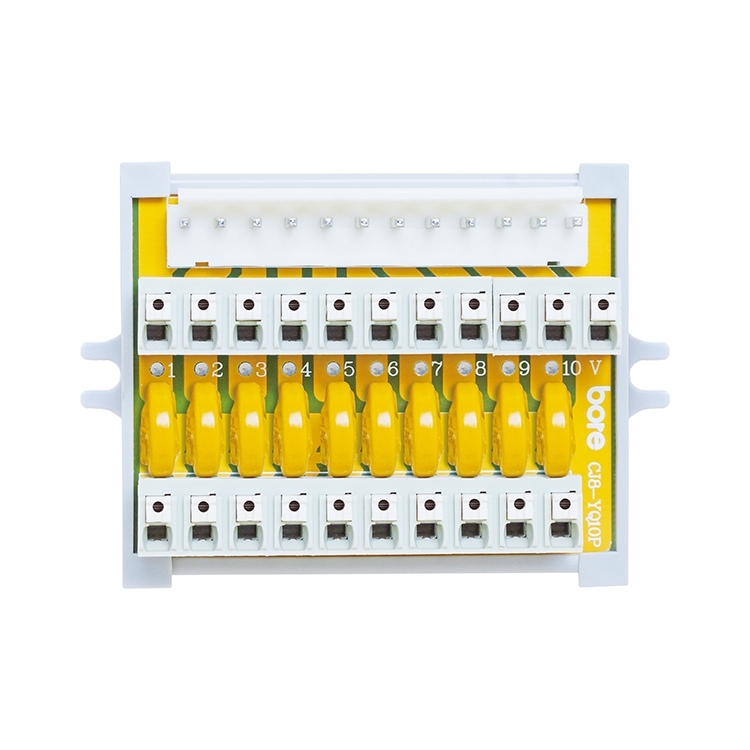

- 3.96 快插接頭連接器 10P 感測器中繼模組
- 採用 5.0mm 直插彈片式端子、輕鬆配線
- 配線容易、擴充方便、快速連結盤内、設備與控制器間的 I/O 信號
- 透過模組可便捷的進行連結整合回到PLC
- 適用各式感測器
- 適合各種工業自動化設備使用
- 3D檔案請聯繫業務窗口
請選擇產品型號
- 針對感測器所設計之訊號中繼模組
- 採用 3.96快插接頭，可快速進行連接整合
- 採用 5.0mm 直插彈片式端子，適合狹小空間的導線接線
- 採用鎖螺絲方式安裝在導軌上
- 電源過壓保護、470V突波吸收器鉗位電壓保護電路承受過壓時進行電壓鉗位吸收多餘的電流以保護敏感元件
- 可為靈活的訊號接線應用提供安全的維護連接
- 針對不同廠牌的 PLC/CNC 數控器所開發設計的感測器中繼模組，具備彈性擴充、相容應用、體積小且省空間
| 規格 | 規格內容 |
|---|---|
| 一般規格 | |
| 產品名稱 | 3.96 快插接頭連接器 10P 感測器中繼模組 |
| 極數 (連接點數) | 10P (poles) |
| 適合用途 | 適用於感測器與PLC中繼訊號轉版，連接器與端子台做對應 |
| LED 指示燈 | 無 |

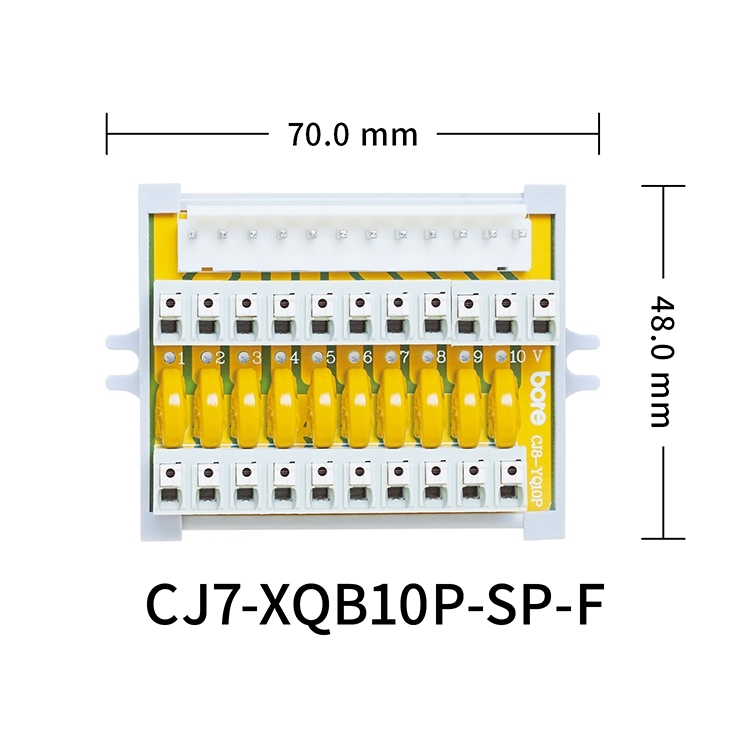

| 模組尺寸 | L70.0 X W48.0 X H29.1 mm |
| 端子台品牌 | |
| 端子台型式 | 5.0mm 直插彈片式端子台 |
| 連接器型式 | 3.96 快插連接器 |
| 連接器數量 | 1個 |
| 接點保護應用型式 | 突波吸收器 (SP) |
| 模組底座款式 | 鎖螺絲 |
| 技術規格 | |
| 性能 | |
| 額定電壓(V) | AC - 125V ~ DC - 30V |
| 額定電流 (mA) | 3A |
| 耐電壓 | AC - 500V 1分鐘 |
| 絕緣電阻 (Ω) | 100 MΩ 以上 |
| 適用線徑 | 16~28 AWG |
| 材質資料 | |
| 模組材質 | 塑膠本體、 PCB板 (FR-4 玻璃纖維) |
| 重量 (g) | 約 61g |
| 商業資料 | |
| 海關稅則號碼 | 8517.62.00.00-5 |
| 產地 | 臺灣 Taiwan (R.O.C) |
| 安裝方式 | |
| 連接器 | 一對一連接 (連接器與端子台對接) |
| 模組 | DIN-35mm 標準導軌式安裝 |
| 認證 | |
| 國際認證 | CE、FCC、RoHS |
