IDC / MIL 牛角連接器
CJ6-DXM16-F

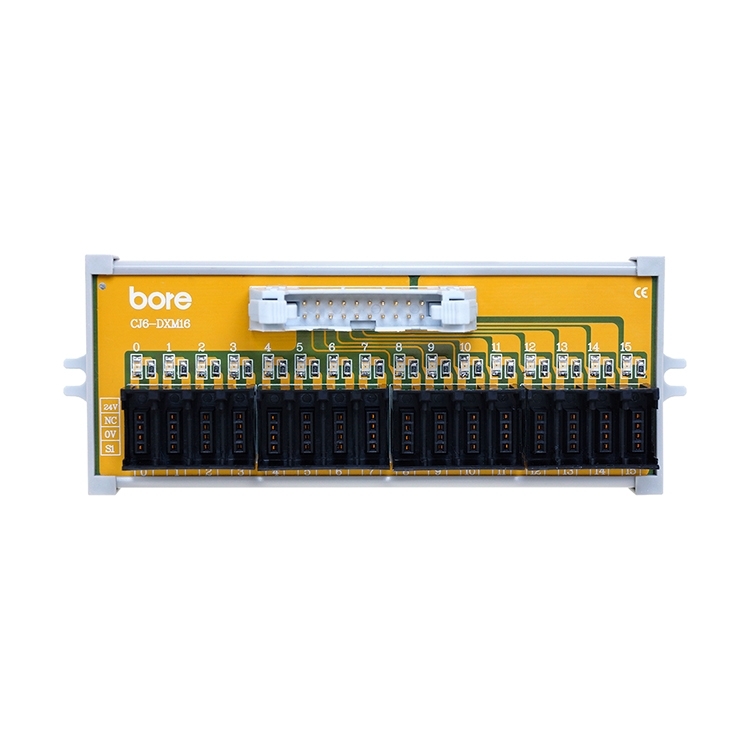

- 16P帶燈 IDC牛角接頭 & 3M快速接頭 感測器中繼模組
- 採用 3M Mini-Clamping 連接器
- 配線容易、擴充方便、快速連結盤内、設備與控制器間的 I/O 信號
- 透過模組可便捷的進行連結整合回到PLC
- 適合各種工業自動化設備使用
- 3D檔案請聯繫業務窗口
請選擇產品型號
- 針對感測器所設計之訊號中繼模組
- 採用 3M Mini-Clamping快插接頭，可快速進行連接整合
- 採用鍍金 IDC 牛角接頭，導電性強，接觸更好，減少損耗，信號更穩定
- 附 LED 指示燈顯示，每個訊號均帶有 LED 狀態指示，使用者一目瞭然，使配線工作變得更輕鬆
- 可安裝在標準 35mm 的 DIN 導軌上
- 可為靈活的訊號接線應用提供安全的維護連接
- 針對不同廠牌的 PLC/CNC 數控器所開發設計的感測器中繼模組，具備彈性擴充、相容應用、體積小且省空間
| 規格 | 規格內容 |
|---|---|
| 一般規格 | |
| 產品名稱 | 16P IDC牛角接頭 & 3M快速接頭 感測器中繼模組 |
| 極數 (連接點數) | 16P (poles) |
| 適合用途 | 適用於感測器與PLC中繼訊號轉板，對應3M Mini-Clamp型式連接器 |
| LED 指示燈 | 有 |

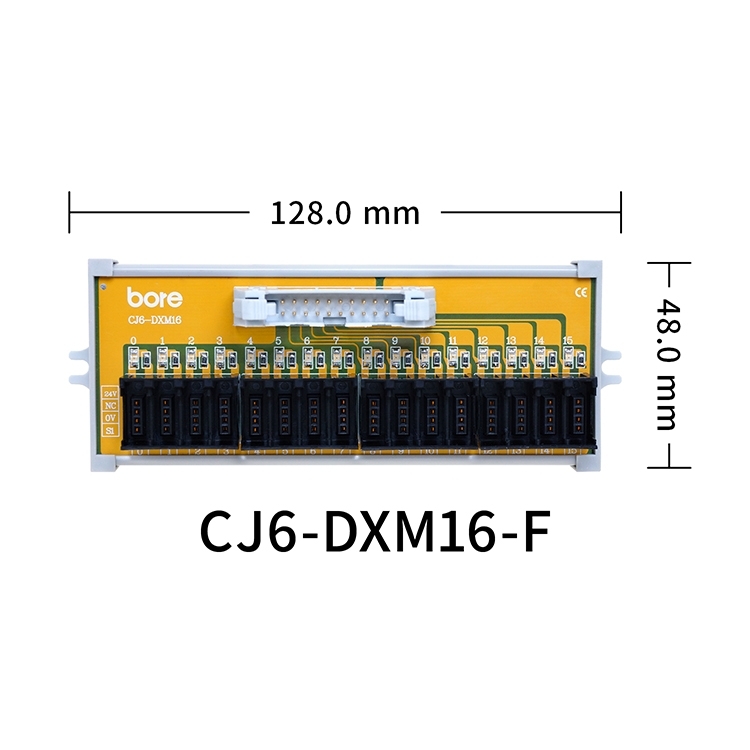

| 模組尺寸 | L128.0 X W48.0 X H40.7 mm |
| 端子台品牌 | |
| 端子台型式 | 無端子台 |
| 連接器型式 | 16-PIN IDC 牛角連接器& 3M 快速接頭 |
| 連接器數量 | 2個 |
| 模組底座款式 | 鎖螺絲 |
| 技術規格 | |
| 性能 | |
| 額定電壓(V) | AC - 125V ~ DC - 30V |
| 額定電流 (mA) | 1A |
| 耐電壓 | AC - 500V 1分鐘 |
| 絕緣電阻 (Ω) | 100 MΩ 以上 |
| 適用線徑 | 24~28 AWG |
| 材質資料 | |
| 模組材質 | 塑膠本體、 PCB板 (FR-4 玻璃纖維) |
| 重量 (g) | 約 76.1g |
| 商業資料 | |
| 海關稅則號碼 | 8517.62.00.00-5 |
| 產地 | 臺灣 Taiwan (R.O.C) |
| 安裝方式 | |
| 連接器 | 多對一連接 (連接器與端子台對接) |
| 模組 | DIN-35mm 標準導軌式安裝 |
| 認證 | |
| 國際認證 | CE、FCC、RoHS |
