PHOENIX CONTACT 菲尼克斯繼電器
G2R-OR16VMTB-SP-PH
- 24VDC 16點菲尼克斯繼電器模組
- 採用 WAGO 5.0mm Push-in 式端子、輕鬆配線
- 支援台達 DELTA PLC 品牌
- PNP 輸入型式
- 插拔式繼電器 、 輕鬆更換 、 維護方便
- DIN-35mm 鋁軌式安裝設計
- 内置 LED 電源、動作雙指示燈
- 3D檔案請聯繫業務窗口
請選擇產品型號
- 控制端和被控制端都採用最新的 push-in 端子接線設計，簡化配線使用方便
- 採用原廠製造菲尼克斯繼電器，搭配鍍金底座抗氧化耐插拔，導電性能更好，使用壽命長
- 可插拔繼電器 每路繼電器獨立，帶底座，可兼容其他品牌繼電器方便更換和維修
- 具有極佳安全設計，線圈和觸點之間的介電強度高達5000V，具10000V抗浪湧性
- 用於工業控制中輸入輸出觸點的 IO 擴展，可與 PLC 連接，擴展 PLC 的輸入及輸出端口
- 輸入端提供端子台及IDC 牛角連接器兩種配線方式，讓您輕鬆配線達到省時、省力、省配線的效用
- 觸點量大通過電流最高可達16A
- 電源過壓保護、470V突波吸收器鉗位電壓保護電路承受過壓時進行電壓鉗位吸收多餘的電流以保護敏感元
- 台達 DELTA PLC 控制器品牌專用
- 工業等級設計、抗干擾 、未來高擴充性
- 可快速安裝於標準 35mm 型導軌上
- 廣泛應用於各大製造產業、工具機、機械業、工業自動化等領域
| 規格 | 規格內容 |
|---|---|
| 一般規格 | |
| 繼電器類別 | 功率繼電器 |
| 產品名稱 | 16 點 PHOENIX CONTACT 繼電器模組 |
| 對應 PLC 品牌 | 台達 DELTA |
| 適合用途 | 控制設備輸出用 |
| 極性 | NPN / PNP 兼容 |
| 模組數 | 16 |

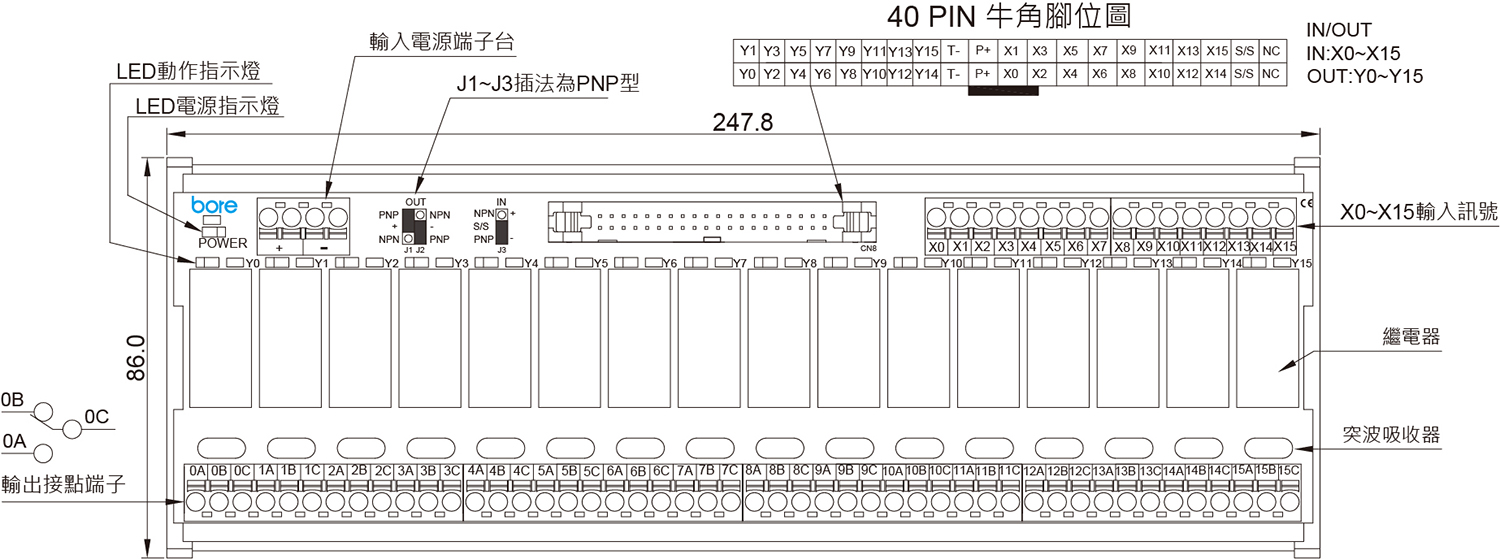

| 模組尺寸 | L247.8 X W86.0 X H62.0 mm |
| 繼電器品牌 | PHOENIX CONTACT |
| 繼電器型號 | REL-MR- 24DC/21HC |
| 接點類型和構成 | 1c (SPDT) |
| 接點極數 | 1極 (1 pole ) |
| 繼電器的機能 | 高容量型 |
| 端子台品牌 | WAGO |
| 端子台型式 | 5.0mm 直插彈片式端子台 |
| 適用線徑 | 12~28 AWG |
| 連接器型式 | 20-PIN IDC 牛角連接器 |
| 接點保護應用型式 | 突波吸收器 (SP) |
| LED 電源指示燈 | 有 (綠色) |
| LED 動作指示燈 | 有 (紅色) |
| 模組底座款式 | 鎖鋁軌 |
| 技術規格 | |
| 性能 | |
| 額定電壓(V) | DC 24V |
| 額定電流 (mA) | 17 mA |
| 總電流 (mA) | 272 mA |
| 線圈電阻(Ω) | 1561 Ω ±10 % (20 °C時) |
| 消耗功率 (VA、W) | 約 6.56 W |
| 電阻性負載 | DC - 30V : 16A |
| 接點電流最大值 | 16A |
| 典型響應時間 | 7 ms |
| 典型釋放時間 | 3 ms |
| 機械性使用壽命 | 3x 10⁷開關次數 |
| 耐電壓 (線圈與接點間) | AC 5,000V 50 Hz 1 分鐘 |
| 最大切換電壓 | 250 V AC/DC |
| 最小切換電壓 | 12 V (10 mA 時) |
| 最大啟動電流 | 50 A (20 ms) |
| 最小啟動電流 | 10 mA (12 V 時) |
| 材質資料 | |
| 接點材質 | AgNi |
| 重量 (g) | 約 502.2g |
| 商業資料 | |
| 海關稅則號碼 | 8536.41.00.00-8 |
| 產地 | 台灣 Taiwan (R.O.C) |
| 環境條件 | |
| 使用環境溫度 | -40 °C ... 85 °C |
| 安裝方式 | |
| 繼電器 | 拔插式 |
| 模組 | DIN-35mm 標準導軌式安裝 |
| 配件 | 附繼電器固定鈎 |
| 認證 | |
| 國際認證 | CE、FCC、RoHS |
