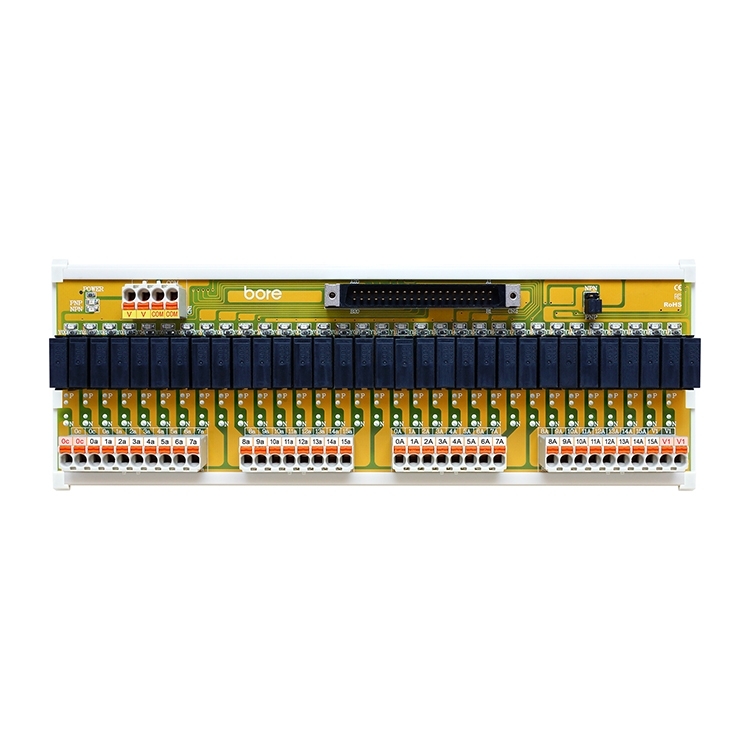

OMRON 歐姆龍繼電器
G6D-OV32VFPX
- 24VDC 32點歐姆龍小型繼電器模組
- 採用 WAGO 5.0mm Push-in 式端子、輕鬆配線
- 支援 PANASONIC PLC 控制器品牌
- NPN 輸入型式
- 插拔式繼電器、輕鬆更換、維護方便
- DIN-35mm 鋁軌式安裝設計
- 輕量精小適用在各種應用上
- 3D檔案請聯繫業務窗口
請選擇產品型號
- 採用 OMRON G6D-1A-ASI-DC24 系列繼電器(1a接點)，長度僅有65mm、高度125mm，整體模組體積縮小50%，更小、更省空間
- 對應高密度安裝、面積減少約45%
- 用於PC(可程式控制器)、溫控器等輸出用途的小型功率繼電器
- 整體模組更輕量，業界最小等級的薄型設計，簡單配線、快速串連、更換方便
- 輕、薄、短、小的精小尺寸，多款系列搭配不同款式端子台選擇應用
- 單一接點、耗電量小、碳排減少
- 相容性高、運用多元、滿足您所有應用的需求
| 規格 | 規格內容 |
|---|---|
| 一般規格 | |
| 繼電器類別 | 小型功率繼電器 |
| 產品名稱 | 32點 OMRON 繼電器模組 |
| 對應 PLC 品牌 | PANASONIC |
| 適合用途 | 控制設備輸出用 |
| 極性 | NPN |
| 模組數 | 32 |

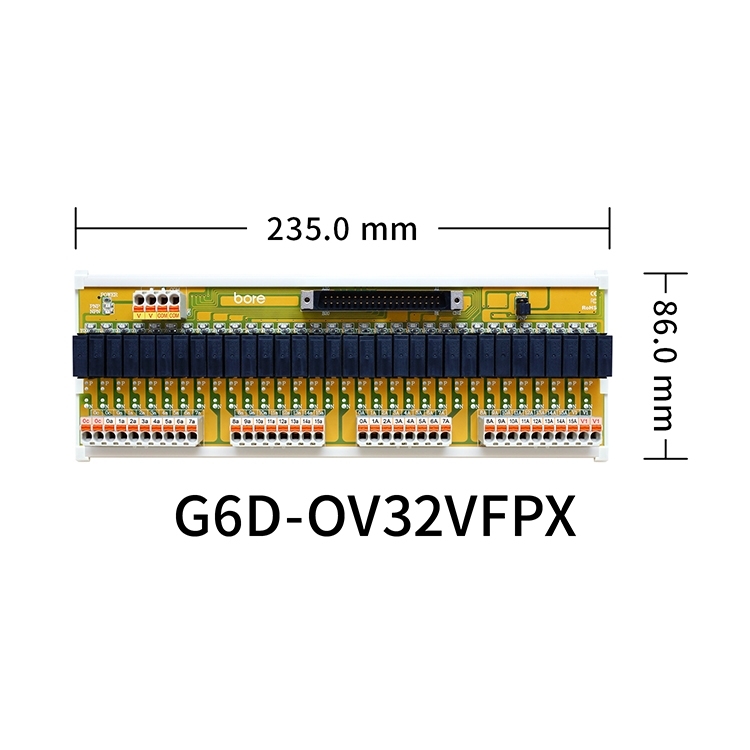

| 模組尺寸 | L235.0 X W86.0 X H44.5 mm |
| 繼電器品牌 | OMRON |
| 繼電器型號 | G6D-1A-ASI-DC24 |
| 接點類型和構成 | 1a (SPST-NO) |
| 接點極數 | 1極 (1 pole) |
| 繼電器保護構造 | 塑料密封型 |
| 端子台品牌 | WAGO |
| 端子台型式 | 5.0mm 直插彈片式端子台 |
| 適用線徑 | 12~28 AWG |
| 連接器型式 | 40-PIN FUJITSU 富士通連接器 |
| 接點保護應用型式 | 無 |
| LED 電源指示燈 | 有 (綠色) |
| LED 動作指示燈 | 有 (紅色) |
| 模組底座款式 | 鎖鋁軌 |
| 技術規格 | |
| 性能 | |
| 額定電壓(V) | DC 24V |
| 額定電流 (mA) | 8.3 mA |
| 額定總電流 (mA) | 265.6 mA |
| 線圈電阻(Ω) | 2,880 Ω |
| 動作電壓 | 70% 以下 |
| 復位電壓 | 10% 以上 |
| 最大容許電壓 (V) | 160% (at 23℃) |
| 消耗功率 (mW) | 約 6.4 W |
| 接點額定負載 | AC - 250V : 5A / DC - 30V : 5A |
| 接點通電電流 | 5A |
| 接點電壓最大值 | AC - 250V / DC - 30V |
| 接點電流最大值 | 5A |
| 接觸電阻 * 1 | 100 mΩ以下 |
| 動作時間 | 10 ms 以下 |
| 復位時間 | 5 ms 以下 |
| 機械性使用壽命 | 2,000 萬次以上 (開闗頻率 : 18, 000 次 / 小時 |
| 電氣性使用壽命 | 7萬次以上 (電阻性負載 AC-250V : 5A / DC - 30V : 5A ) (最大開關頻率 1,800 次 / 小時) 30萬次以上 (電阻性負載 AC-250V : 2A / DC-30V : 2A ) ( 最大開關頻率 1,800 次 / 小時) |
| 絕緣阻抗 * 2 | 1,000 MΩ以上 |
| 耐電壓 (線圈與接點間) | AC 3,000V 50 / 60 Hz 1 分鐘 |
| 耐電壓 (同極接點間) | AC 750V 50 / 60 Hz 1 分鐘 |
| 耐衝擊電壓 (線圈與接點間) | 6kV (1.2×50μs) |
| 振動 (耐久性) | 10~55~10Hz 單振幅 0.75mm (雙振幅 1.5mm) |
| 振動 (誤動作) | 10~55~10Hz 單振幅 0.75mm (雙振幅 1.5mm) |
| 衝擊 (耐久性) | 1,000m/s 2 |
| 衝擊 (誤動作) | 100m/s 2 |
| 材質資料 | Ag合金 (無Cd材料) |
| 接點材質 | Ag合金 (無Cd材料) |
| 重量 (g) | 約 374.7g |
| 商業資料 | |
| 海關稅則號碼 | 8536.41.00.00-8 |
| 產地 | 台灣 Taiwan (R.O.C) |
| 環境條件 | |
| 使用環境溫度 | -25~+70℃ (無結冰、無凝露) |
| 使用環境濕度 | 5~85% RH |
| 安裝方式 | |
| 繼電器 | 插拔式 |
| 模組 | DIN-35mm 標準導軌式安裝 |
| 認證 | |
| 國際認證 | CE、FCC、RoHS |
