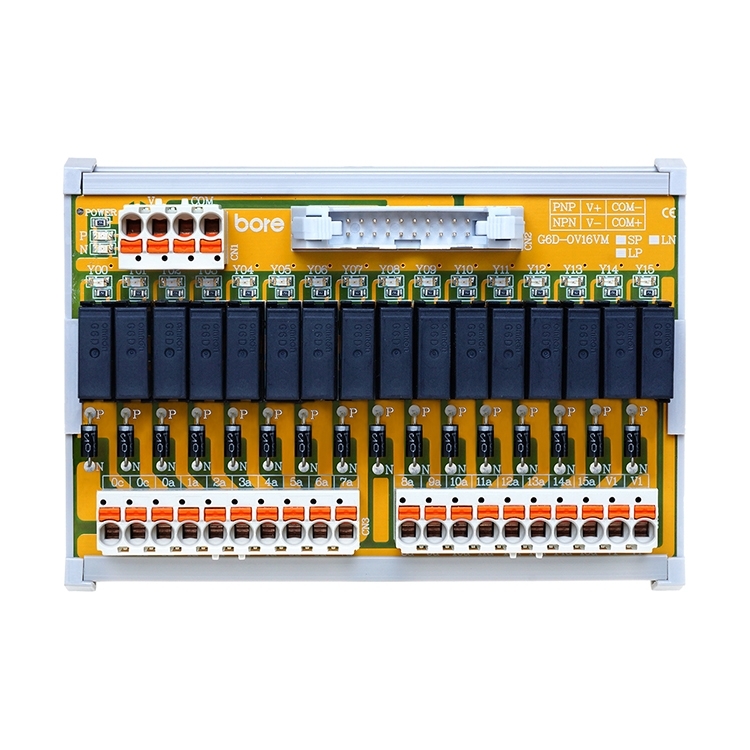

OMRON 歐姆龍繼電器

G6D-OV16VM-LP

24VDC 16點歐姆龍小型繼電器模組
採用 WAGO 5.0mm Push-in 式端子、輕鬆配線
通用款、支援市面上各 PLC 控制器品牌
NPN/PNP 通用
插拔式繼電器、輕鬆更換、維護方便
DIN-35mm 鋁軌式安裝設計
輕量精小適用在各種應用上
3D檔案請聯繫業務窗口

請選擇產品型號

加入詢問

採用 OMRON G6D-1A-ASI-DC24 系列繼電器(1a接點)，長度僅有65mm、高度125mm，整體模組體積縮小50%，更小、更省空間
對應高密度安裝、面積減少約45%
用於PC(可程式控制器)、溫控器等輸出用途的小型功率繼電器
整體模組更輕量，業界最小等級的薄型設計，簡單配線、快速串連、更換方便
輕、薄、短、小的精小尺寸，多款系列搭配不同款式端子台選擇應用
單一接點、耗電量小、碳排減少
相容性高、運用多元、滿足您所有應用的需求

規格	規格內容
一般規格
繼電器類別	小型功率繼電器
產品名稱	16點 OMRON 繼電器模組
對應 PLC 品牌	通用款
適合用途	控制設備輸出用
極性	NPN / PNP 兼容
模組數	16

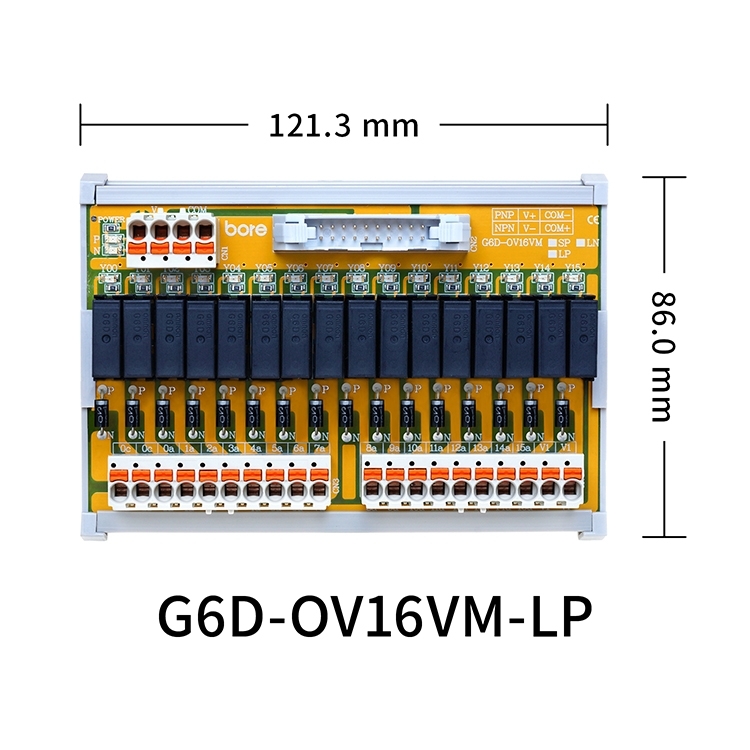

模組尺寸	L121.3 X W86.0 X H52.7 mm
繼電器品牌	OMRON
繼電器型號	G6D-1A-ASI-DC24
接點類型和構成	1a (SPST-NO)
接點極數	1極 (1 pole)
繼電器保護構造	塑料密封型
端子台品牌	WAGO
端子台型式	5.0mm 直插彈片式端子台
適用線徑	12~28 AWG
連接器型式	20-PIN IDC 牛角連接器
接點保護應用型式	P 極性快速恢復二極體 (LP)
LED 電源指示燈	有 (綠色)
LED 動作指示燈	有 (紅色)
模組底座款式	鎖鋁軌
技術規格
性能
額定電壓(V)	DC 24V
額定電流 (mA)	8.3 mA
額定總電流 (mA)	132.8 mA
線圈電阻(Ω)	2,880 Ω
動作電壓	70% 以下
復位電壓	10% 以上
最大容許電壓 (V)	160% (at 23℃)
消耗功率 (mW)	約 3.2 W
接點額定負載	AC - 250V : 5A / DC - 30V : 5A
接點通電電流	5A
接點電壓最大值	AC - 250V / DC - 30V
接點電流最大值	5A
接觸電阻 * 1	100 mΩ以下
動作時間	10 ms 以下
復位時間	5 ms 以下
機械性使用壽命	2,000 萬次以上 (開闗頻率 : 18, 000 次 / 小時
電氣性使用壽命	7萬次以上 (電阻性負載 AC-250V : 5A / DC - 30V : 5A ) (最大開關頻率 1,800 次 / 小時) 30萬次以上 (電阻性負載 AC-250V : 2A / DC-30V : 2A ) ( 最大開關頻率 1,800 次 / 小時)
絕緣阻抗 * 2	1,000 MΩ以上
耐電壓 (線圈與接點間)	AC 3,000V 50 / 60 Hz 1 分鐘
耐電壓 (同極接點間)	AC 750V 50 / 60 Hz 1 分鐘
耐衝擊電壓 (線圈與接點間)	6kV (1.2×50μs)
振動 (耐久性)	10~55~10Hz 單振幅 0.75mm (雙振幅 1.5mm)
振動 (誤動作)	10~55~10Hz 單振幅 0.75mm (雙振幅 1.5mm)
衝擊 (耐久性)	1,000m/s 2
衝擊 (誤動作)	100m/s 2
材質資料	Ag合金 (無Cd材料)
接點材質	Ag合金 (無Cd材料)
重量 (g)	約 209.8g
商業資料
海關稅則號碼	8536.41.00.00-8
產地	台灣 Taiwan (R.O.C)
環境條件
使用環境溫度	-25~+70℃ (無結冰、無凝露)
使用環境濕度	5~85% RH
安裝方式
繼電器	插拔式
模組	DIN-35mm 標準導軌式安裝
認證
國際認證	CE、FCC、RoHS
