柏叡專為三菱 MITSUBISHI M70 / M700 系列打造 I/O 繼電器模組解決方案
G2R-OR16WMBA1-SP 專用於三菱 MITSUBISHI CNC M70 / M700 系列
針對三菱 Mitsubishi 遠程 I/O 控制模組 FCUA-DX121 的 I/O 輸出應用，解決 CNC M70/M700 系列的 I/O 省配線作業。
透過傳輸線將控制模組 (FCUA-DX121) 外部端口 DO-L 以及 bore 繼電器模組 (G2R-OR16WMBA1-SP) 上的 40-pin 牛角連接器做雙向串聯後，再透過 20-pin 牛角連接座擴充額外的 16 點繼電器模組，快速完成機床訊號輸出，達到 32 點繼電器外部控制應用。
20PIN 牛角連接器擴充增加 I/O 應用靈活度，提供額外的繼電器輸出應用
20-pin 牛角連接器的設計滿足了需要更多模組數的繼電器控制應用。
在模組上只需透過 bore 20-pin 雙頭牛角排線 (FP-M_M-20C) 雙向連接至柏叡繼電器模組 (G2R-OR16WMBA1-SP) 與另一款 16 點繼電器模組1，即可完成 32 點繼電器輸出應用的擴充。
1 欲增加繼電器模組數的擴充，可選用 G2R-OR16-SP 或 G2R-OR16W-SP

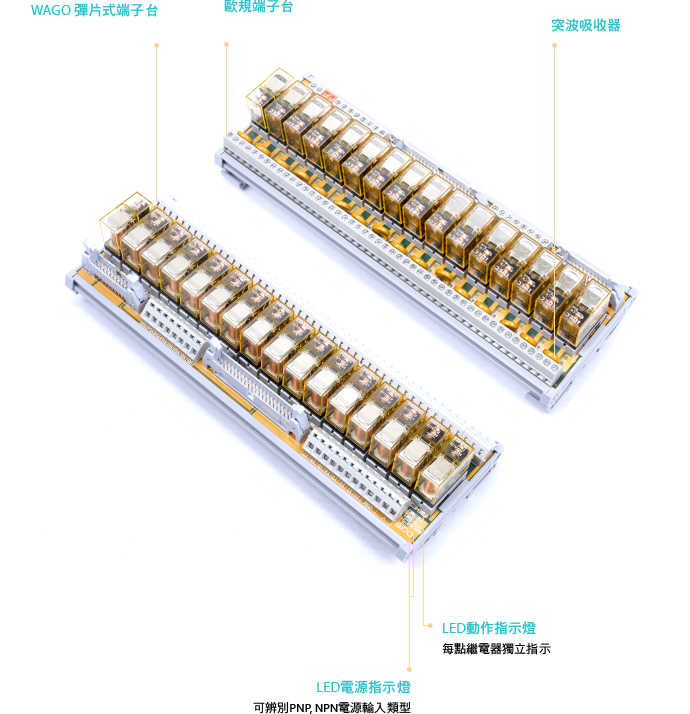

此繼電器模組系列亦有兩款端子台類型可使用，不論是歐規鎖螺絲端子台或是彈片式端子台，皆可依照您的佈線習慣與需求來選型；
並在每一繼電器配有突波吸收器作為接點保護，減少瞬間突波對元件的損壞及干擾，延長產品使用壽命；
針對每一訊號輸出端點以及電源輸入端皆配有 LED 指示燈，方便操作人員檢視作業運轉的情況之外，當故障發生，更可即時透過動作指示燈來辨別故障來源。
柏叡產品應用例，為您省下更多時間，完美打造一站式應用方案
| Mitsubishi FCUA-DX121 |
+ | CJ1-M_M-40C 40芯傳輸線 |
+ | G2R-OR16WMBA1-SP-ID 繼電器模組 |
+ | FP-M_M-20C 20芯傳輸線 |
+ | G2R-OR16W-SP-ID 繼電器模組(16OUT) |
